| Lugar de origem: | China |
| Nome da marca: | Unicomp |
| Certificação: | CE, FDA |
| Número do modelo: | CX3000 |
| Tempo de espera: | 30 dias |

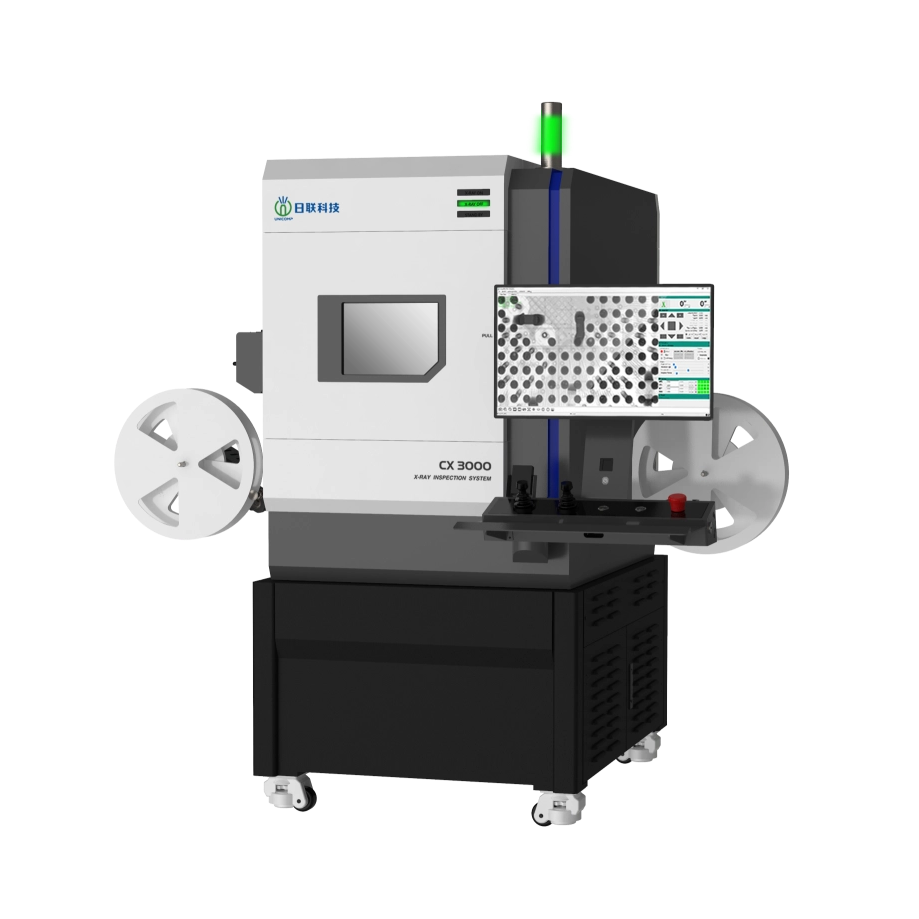

CX3000
UNICOMP
Amplamente aplicado para componentes eletrônicos em fita e bobina, bandeja Jedec e pacote de tubos, PCBA, BGA, CSP, Flip Chip, LED, fusível, diodo, semicondutor, indústria de baterias, fundição de metal pequena, módulo de conector eletrônico, cabos, componentes aeroespaciais , indústria fotovoltaica, etc.
Campos de aplicação

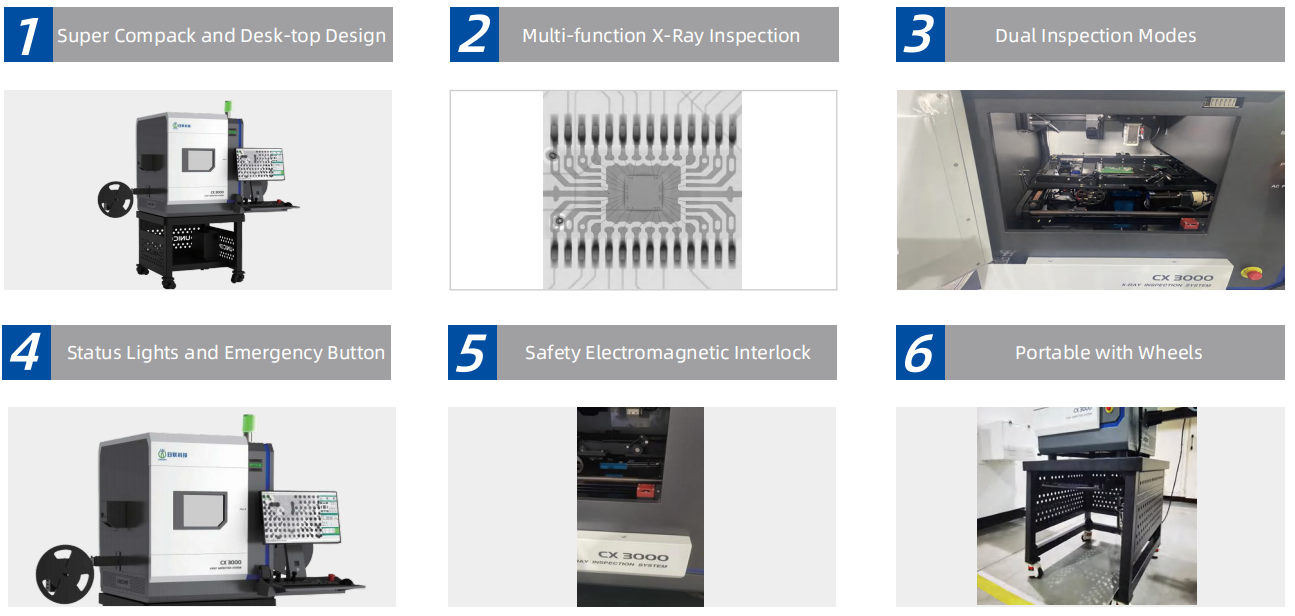

Funções e recursos

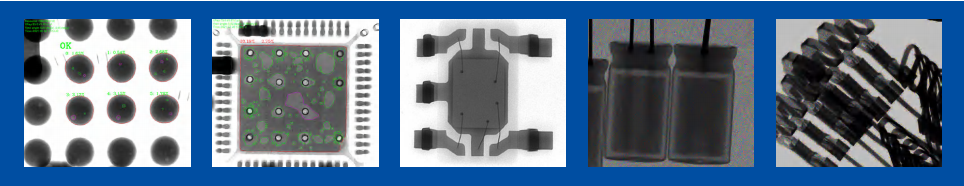

Imagens de inspeção
Resumo do sistema | |
Pegada | 800 (L) × 870 (W) × 1550 (h) mm |
Peso da máquina | 600 kg |
Fonte de energia | AC 110/220V, 50/60Hz |
Tamanho da embalagem de madeira compensada | 1650 (w) × 1300 (d) × 2050 (h) mm |
Peso de embalagem | 880kg (inclua mesa) |
Consumo de energia | 1,0 kW |
Tubo de raios-X | |
Tipo de tubo | Selado |
Máx. Poder | 8w |
Tensão | 0 ~ 90KV (ajustável) |
Foco em tamanho de ponto | 5μm |
Detector de imagem | |
Detector | Detector de painel plano (FPD) |
Tamanho de pixel | 84μm |
Área de detecção eficaz | 130*130mm |
Taxas de quadros | 20fps |
Matriz de pixels | 1536*1536 |
Ampliação do sistema | 200x |
Software | |
Medição automática | Defeitos internos de componentes eletrônicos, PCBA Solding Quality Medição automática e suporte de suporte/saída gráfica |
Várias ferramentas de medição | Suporte a distância de medição, ângulo, diâmetro, polígono, taxa de enchimento do PTH, etc. |
Exibição em tempo real | Em tempo real exibindo os dados de trabalho de tensão, corrente, ângulo, data, etc. |
Navegação | Navegação em janelas visuais |
Amigo do usuário | Transporte automático de bobina para os componentes, fácil operação e amigável |
Sistema de controle de movimento | |
Controle de movimento | Teclado e mouse |
Máx. Área de carregamento /peso | 300*350mm / 5kg |
Máx. Área de inspeção | 255*330mm |
| Manipulador | 3 eixos com x / y / z |
| Acessório | Carrega para enrolar （padrão: fita de 22 mm, opção: 44mm） |
PC industrial | |
Monitor | 22 '' FHD LCD Display |
Sistema OS | Windows 10 64bit |
Disco rígido | 1 TB |
BATER | 8 GB |
Modelo da CPU | Processador Intel i7 |
Outros recursos | |
Economia de energia | Auto-off-off de raios-X quando está sem trabalho por mais de 5 minutos |
Operação de segurança | Intertravamento eletromagnético e luz de aviso |
Gestão da autoridade | Sistema de gerenciamento de acesso a impressão digital e acesso a senha de acesso |
Segurança de raios-X | <1μsv/h (atende a todos os padrões internacionais) |
| Balcão de trabalho | Incluído |
| Ng marcação | Marca automática de NG para não conformidade |
* As especificações estão sujeitas a alterações sem aviso prévio, todas as marcas comerciais são de propriedade do fabricante de sistemas.

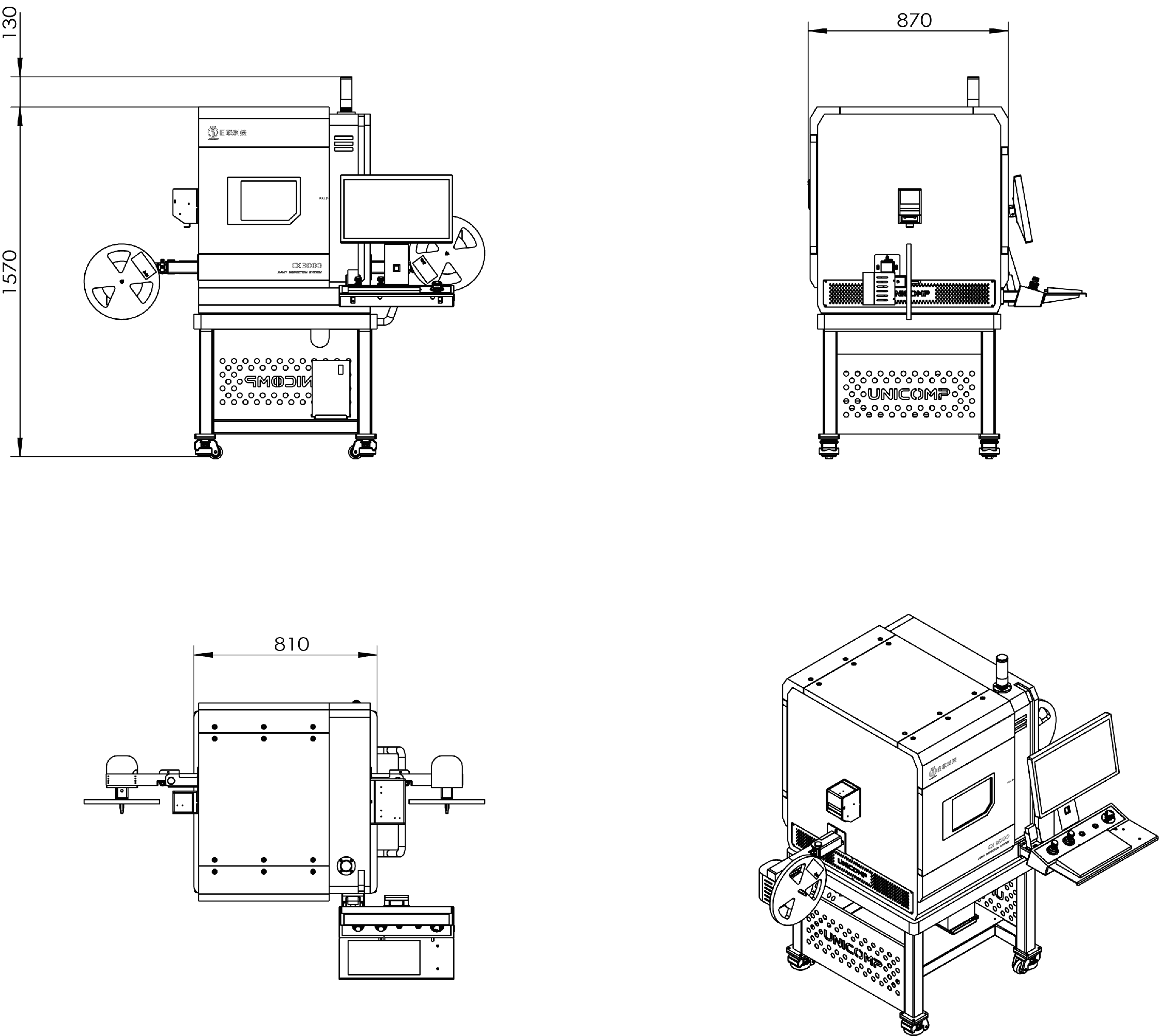

Dimensões e aparência
