Amplamente aplicado para BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Indústria de Baterias, Fundição de Metal Pequeno, Módulo de Conector Eletrônico, Cabos, Indústria Fotovoltaica, etc.
Status de disponibilidade: | |
---|---|
AX9100Max
UNICOMP
Amplamente aplicado para BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Indústria de Baterias, Pequeno Fundição de metal, módulo conector eletrônico, cabos, indústria fotovoltaica, etc.
Campos de aplicação

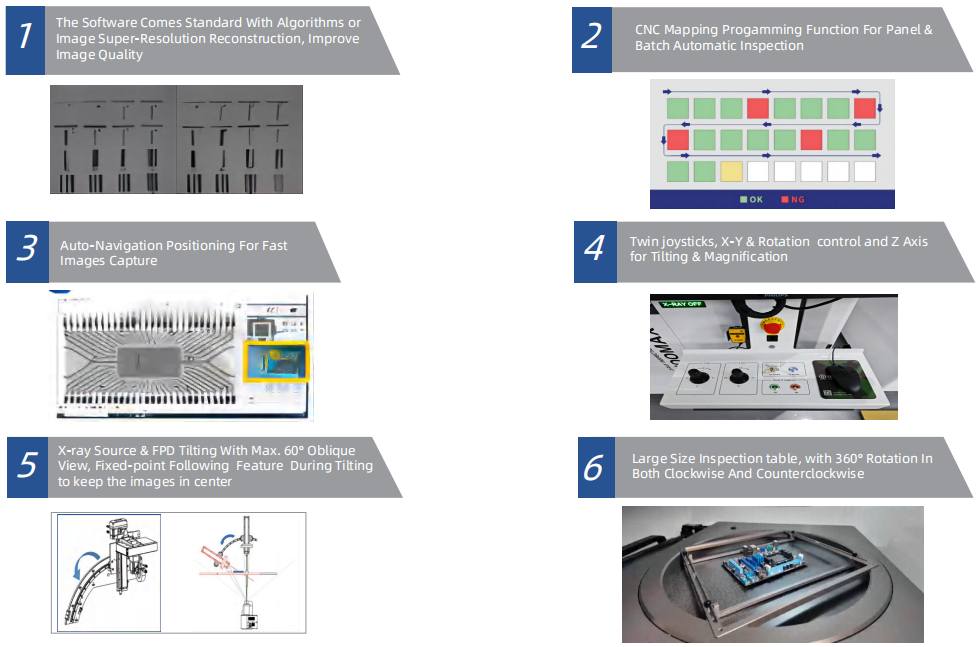

Funções e recursos
Imagem de inspeção
Resumo do sistema | |
Pegada | 1450(L)×1680(P)×1850(A)mm |
Peso da máquina | 2.400kg |
Fonte de energia | 220 CA/50 Hz |
Dimensão da embalagem | 1710(L)×1950(P)×1875(A)mm |
Peso da embalagem | 2.600kg |
Consumo de energia | 3,5 kW |
Tubo de raios X | |
Tipo de tubo Tipo | Selado tipo |
Máx.Poder Saída | 65W |
Tensão | 0~130kV (ajustável) |
Tamanho do ponto de foco | ≤8μm |
Sistema de imagem | |
Detector | FPD de alta resolução |
Tamanho dos pixels | ≤85μm |
Área de detecção eficaz | 130*130mm |
Taxas de quadros | 20 fps |
Pixel | 1536*1536 |
Ampliação do sistema | 1600X |
Programas | |
Aumentar e diminuir zoom com um clique | Navegação rápida e automática da região ROI |
Acompanhamento de ponto fixo durante inclinação do FPD | Acompanhamento automático da mesa enquanto o eixo inclina separadamente |
Algoritmos para reconstrução de imagens em super-resolução | Melhore de forma inteligente a clareza geral da imagem com um clique |
Comparação automática de imagens | Ajuste inteligentemente o contraste geral da imagem com um clique |
Variedade de algoritmos de processamento de filtro | Funções de nitidez, aprimoramento, reversão de cores e remoção de ruído de imagem |
Sistema de controle de movimento | |
Controle de movimento Método | Dual Joystick, teclado e mouse |
Máx.Tamanho de carregamento | Ф620mm |
Máx.Tamanho da inspeção | 600*450mm |
Inspeção de inclinação | Máximo 60° |
Estágio Objetivo | Rotação Horizontal 360° |
Computadores Industriais | |
Monitor (Duplo) | Tela de 27'4K HD |
Sistema operacional | Windows 10 64 bits |
Disco rígido | 1 TB |
BATER | 16G |
Modelo de CPU | Processador Intel i7 |
Outras características | |
Porta aberta | Manualmente |
Operação de Segurança | Intertravamento eletromagnético, luz de advertência e monitor de vazamento de radiação em tempo real |
Gestão de Autoridade | Sistema de gerenciamento de acesso por impressão digital e senha de suporte Acessando |
Segurança de raios X | <1μSv/h (atende a todos os padrões internacionais) |
* As especificações estão sujeitas a alterações sem aviso prévio, Todas as marcas registradas são propriedade do fabricante do sistema.

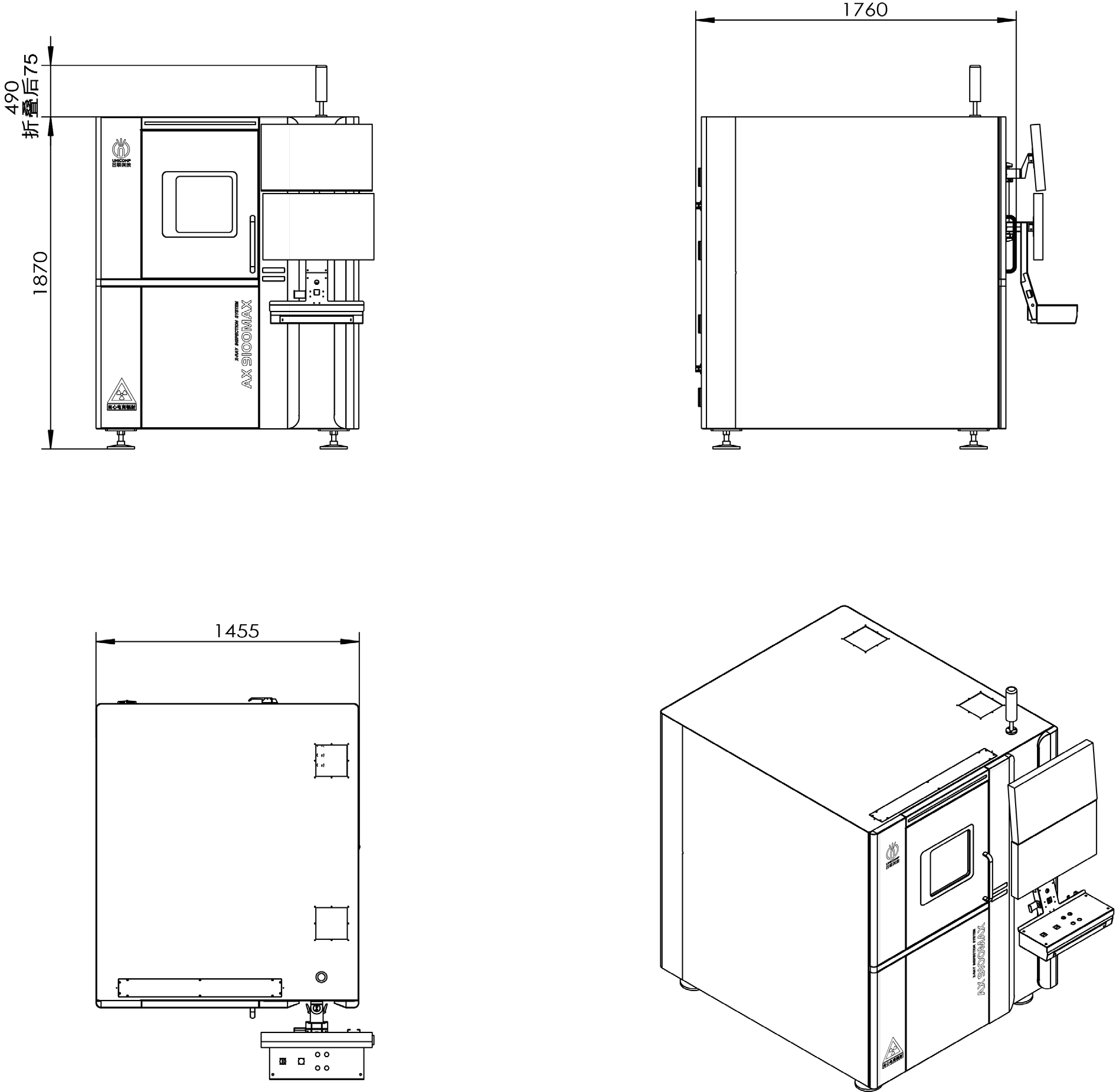

Dimensões e aparência
