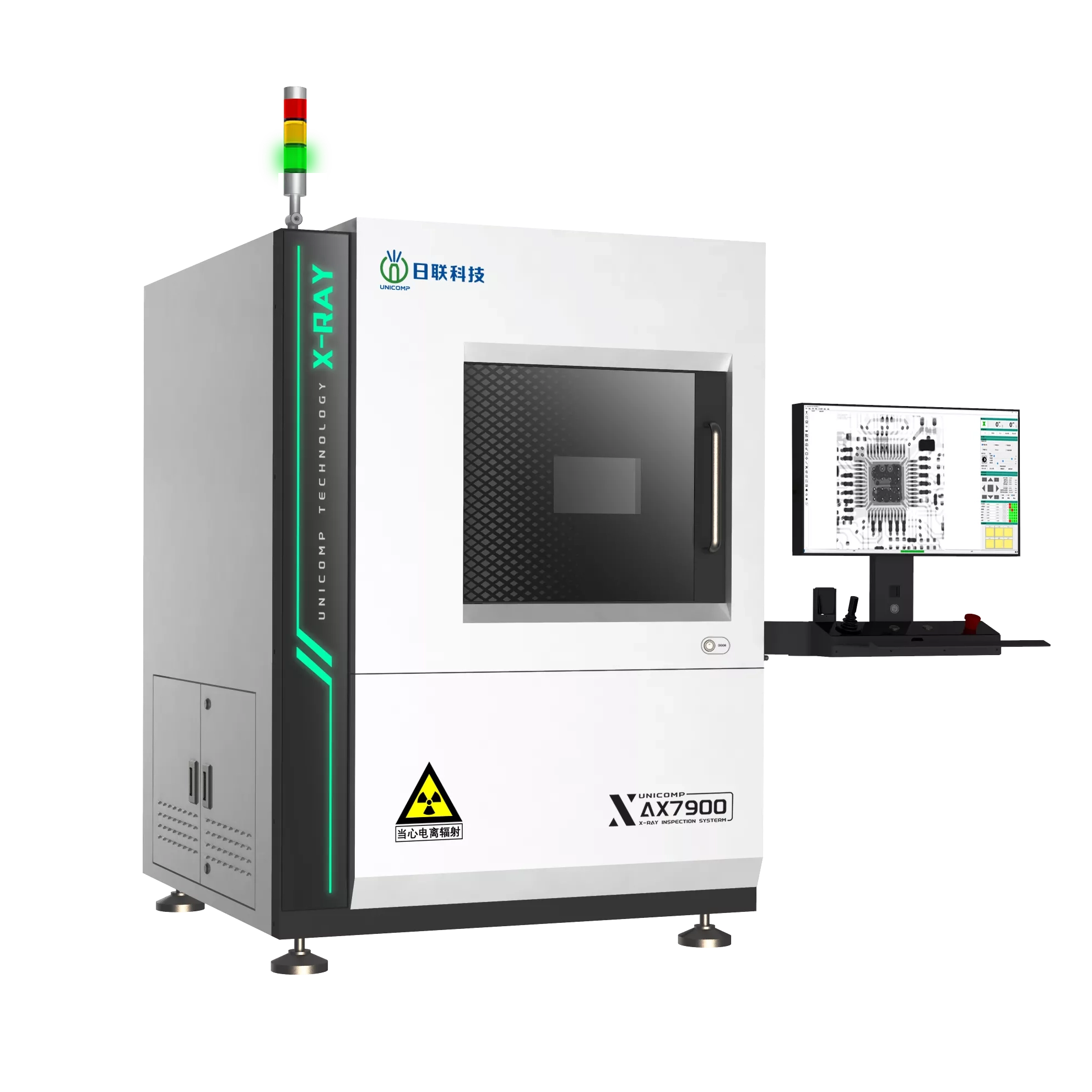

AX7900
UNICOMP
Amplamente aplicado para BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Indústria de Bateria, Modu -Metal de Metal, módulo de conector eletrônico, cabos, indústria fotovoltaica, etc.
Campos de aplicação

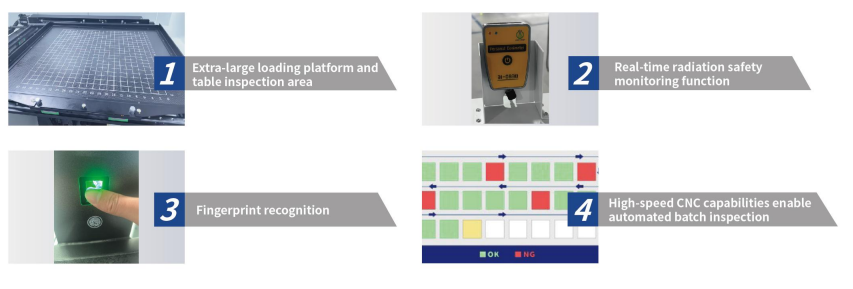

Funções e características

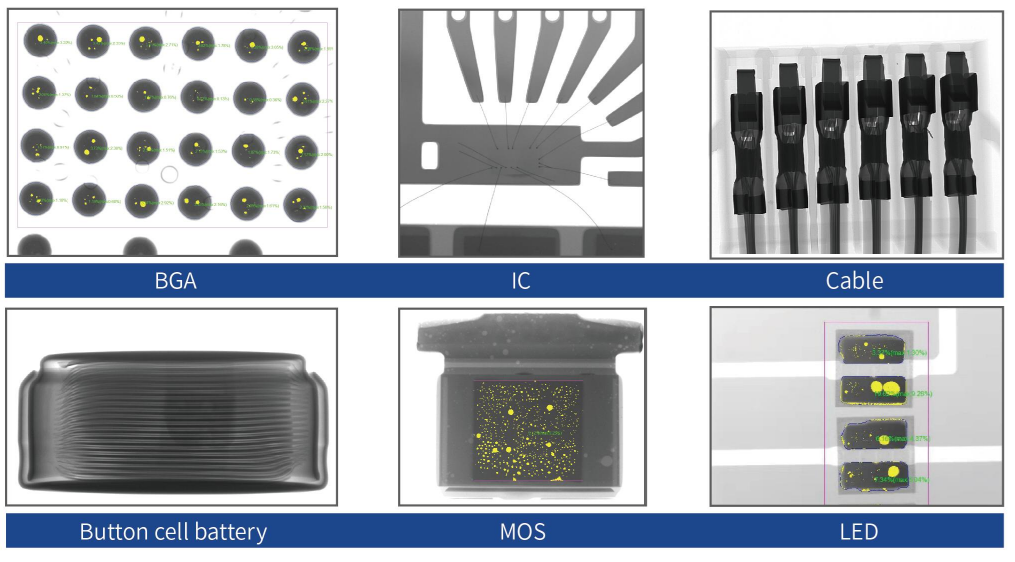

Imagens de inspeção

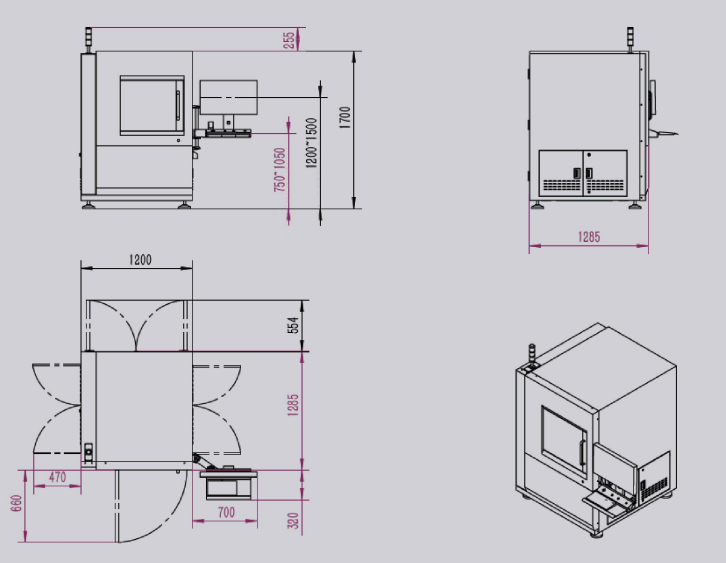

Dimensões e aparência
Resumo do sistema | |
Pegada | 1200(L)×1285(P)×1700(A)mm |
Peso da máquina | 1235kg |
Fonte de energia | 220V±10%, 50/60Hz |
Consumo de energia | 800 W |
Tubo de raios-X | |
Tipo de tubo | Selado |
Máx. Poder | 8w |
Tensão | 90kV |
Foco em tamanho de ponto | 5μm |
Sistema de imagem | |
Detector | Detector de painel plano (FPD) |
Tamanho de pixel | 84μm |
Área de detecção eficaz | 129*129mm |
Taxas de quadros | 30fps |
Matriz de pixels | 1536*1536mm |
Ampliação Geométrica | 52X |
Software | |
Navegação e posicionamento | Localize rapidamente imagens físicas |
Cálculo Automático | Medição automática de bolhas para BGA, QFN e outros componentes eletrônicos embalados e suporte ao relatório de resultados de saída |
Inspeção Automática CNC | Suporta adição de ponto único e matriz, gera rapidamente o projeto, o resultado pode ser graficamente |
Exibição de informações | Suporte a informações de processo de inspeção em tempo real |
Diversas ferramentas de medição | Distância de suporte, ângulo, diâmetro, Ploygan e outras medidas geométricas |
Sistema de controle de movimento | |
Controle de movimento | Joystick, teclado e mouse |
Máx. Área de carregamento | 600*520mm |
Máx. Área de inspeção | 505*440mm |
Ângulo de inclinação | ± 25 ° |
PC industrial | |
Monitor | Tela HD de 24'' |
Sistema OS | Windows 11 64 bits |
Disco rígido | 1 TB |
BATER | 16 GB |
Modelo da CPU | Processador Intel i7 |
Outros recursos | |
Economia de energia | Auto-off-off de raios-X quando está fora do trabalho em mais de 5 minutos |
Segurança de raios-X | <1μsv/h (atende a todos os padrões internacionais) |
Gestão da autoridade | Sistema de magnagem de acesso à impressão digital e suporte a senha de acesso. |
Operação de segurança | Intertravamento eletromagnético, luz de aviso e monitor de vazamento de radioação em tempo real |
* As especificações estão sujeitas a alterações sem aviso prévio, todas as marcas comerciais são de propriedade do fabricante de sistemas.
