AX8300MAX
UNICOMP

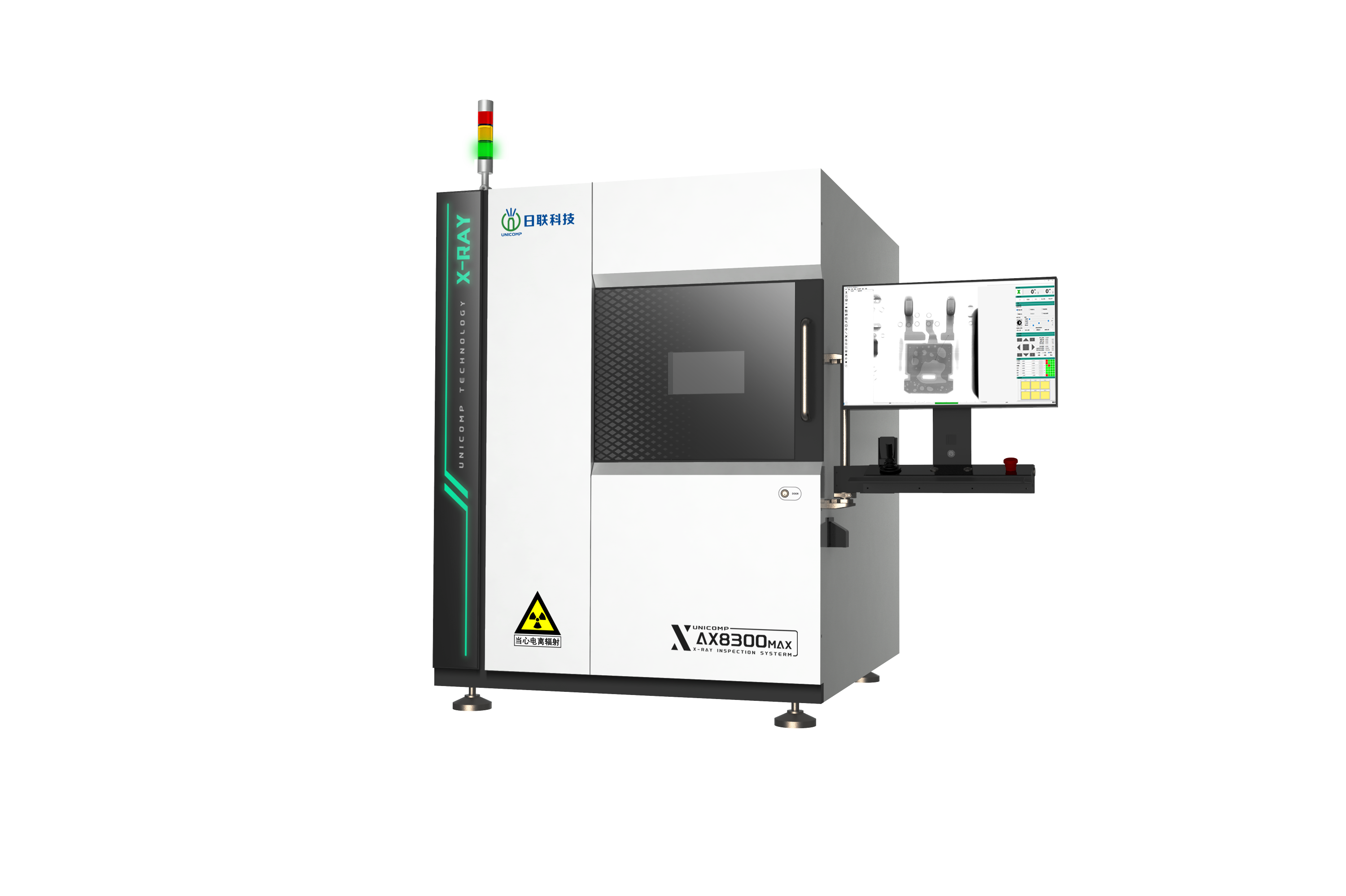

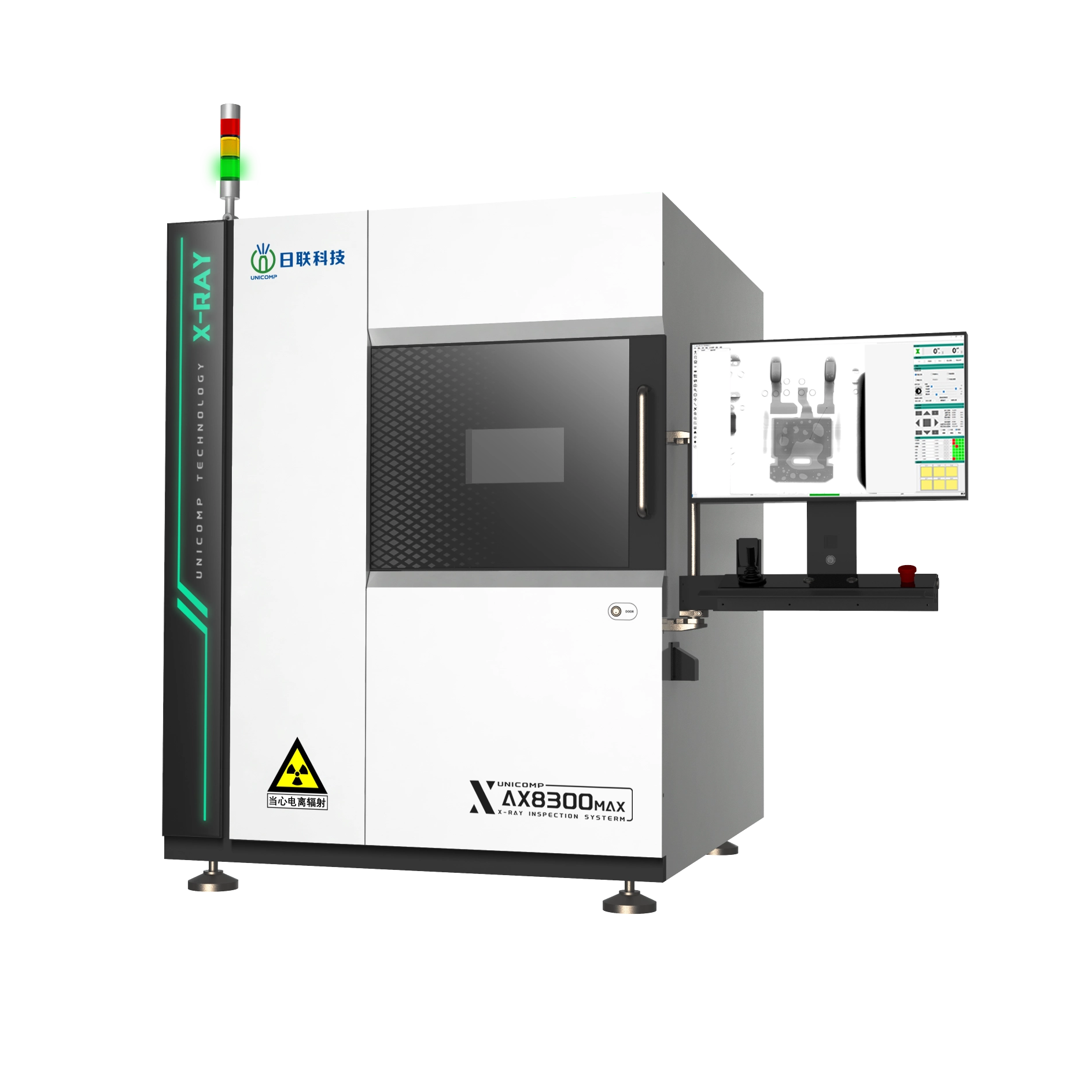

Equipamento de inspeção por raios X AX8300MAX
| Resumo do sistema | |
| Pegada | 1280(L)×1500(P)×1700(A)mm |
| Peso da máquina | 1525kg |
| Fonte de energia | 220V±10%, 50/60Hz |
| Consumo de energia | 900 W |
| Tubo de raios-X | |
| Tipo de tubo | Selado |
| Máx. Poder | 25W |
| Tensão | 110kV |
| Foco em tamanho de ponto | 5μm |
| Sistema de imagem | |
| Detector | Detector de tela plana |
| Tamanho de pixel | 84μm |
| Área de detecção eficaz | 129*129mm |
| Taxas de quadros | Máx.30fps |
| Matriz de pixels | 1536*1536[pixel] |
| Ampliação Geométrica | 47,7X |
| Sistema de controle de movimento | |
| Controle de movimento | Joystick, teclado e mouse |
| Tamanho máximo da carga útil | φ545 mm |
| Tamanho máximo de detecção | φ545 mm |
| Vistas Oblíquas | Máx. ±60° |
| Mesa | Rotação horizontal 360° |
| PC industrial | |
| Monitor | Tela de 27'' HD 4K |
| Sistema OS | Windows 11 64 bits |
| Disco rígido | 1 TB |
| BATER | 16 GB |
| Modelo da CPU | Processador Intel i7 |
| Outros recursos | |
| Economia de energia | Auto-off-off de raios-X quando está sem trabalho por mais de 5 minutos |
| Operação de segurança | Intertravamento eletromagnético e luz de aviso |
| Design portátil | Montado com rodas na parte inferior da máquina |
| Segurança de raios-X | <1μsv/h (atende a todos os padrões internacionais) |
| * As especificações estão sujeitas a alterações sem aviso prévio, todas as marcas comerciais são de propriedade do fabricante de sistemas. | |
Aplicativo
Detecção de defeitos de junta de solda de peça de pólo de bateria de lítio,
Detecção de caixa de enrolamento de baterias de bateria de lítio,
BGA, CSP, LED, Flip Chip, Semicondutor,
Indústria de baterias, fundição de metal pequeno,
Módulo de conector eletrônico,
Componentes Aeroespaciais, Indústria Fotovoltaica,
Outras Indústrias Especiais.
Características
●Tabela de inspeção de tamanho grande, localizador a laser para localização precisa
●Tabela de vistas oblíquas de ±60°
● Função Pseudo 3D
●Programação CNC, medição automática de vazios BGA, resultados podem ser exportados
●Marcar gráficos irregulares
●Intertravamento eletromagnético de segurança

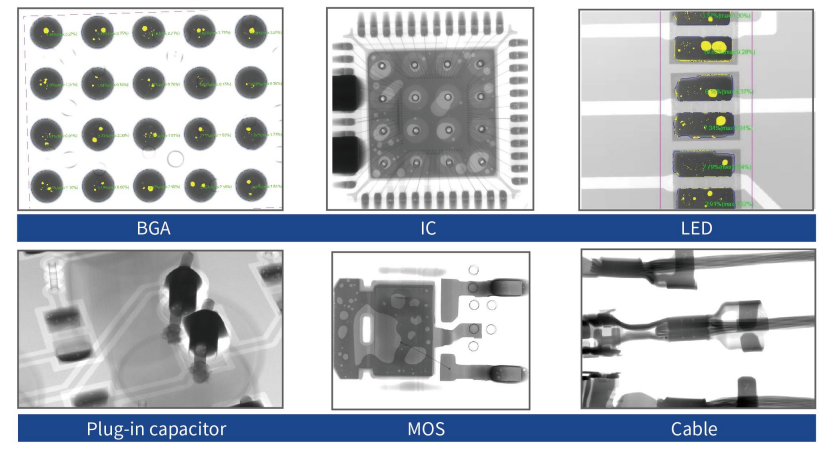

Imagens de raios X

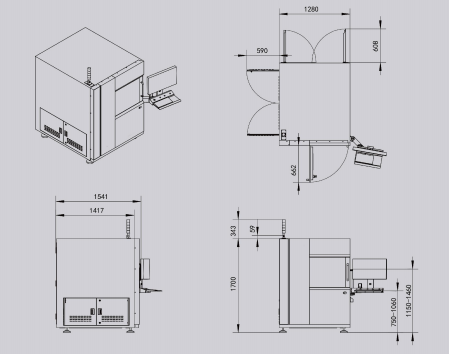

Dimensões e aparência
