LX2000-130KV
Unicomp
Amplamente aplicado para BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Indústria de Baterias, Fundição de Metal Pequeno, Conector Eletrônico Módulo, Cabos, Componentes Aeroespaciais, Indústria Fotovoltaica, etc.

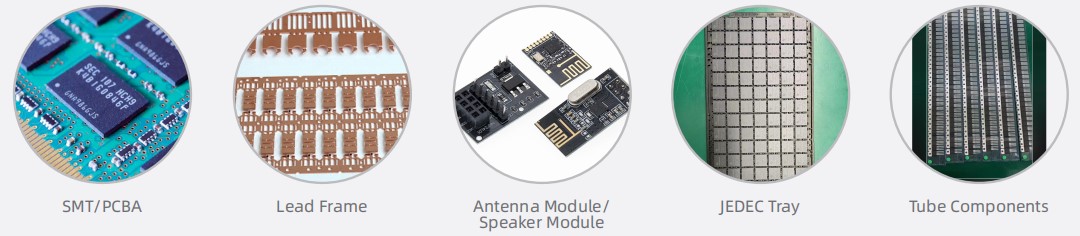

Campos de aplicação

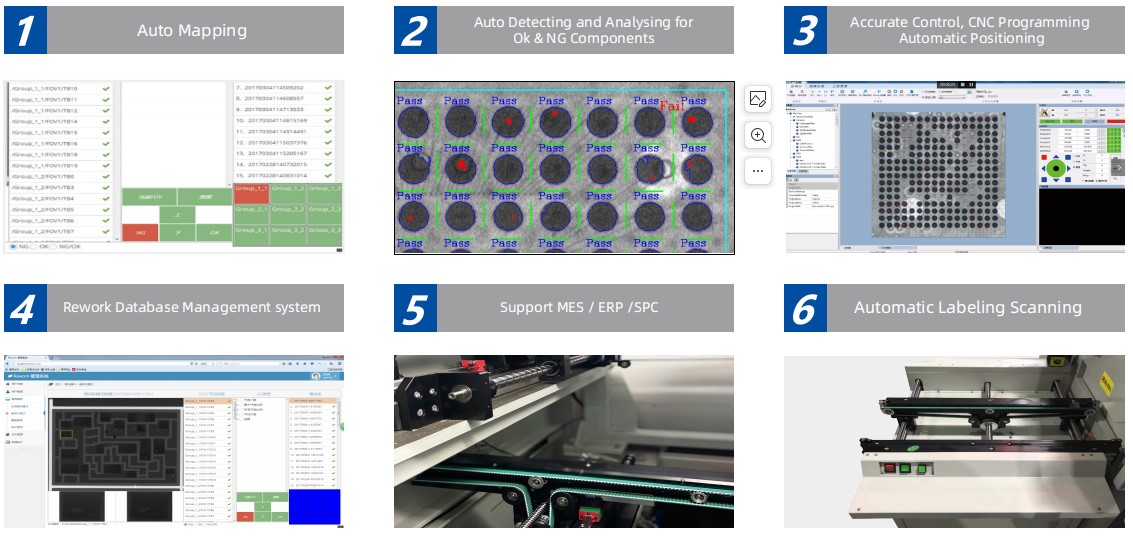

Funções e recursos

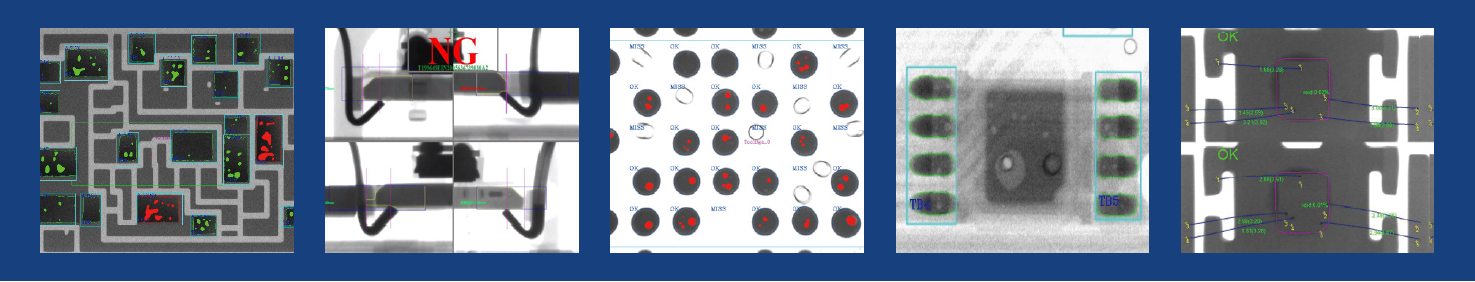

Imagens de inspeção
Resumo do sistema | |
Pegada | 2595(L)×1392(P)×1992(A)mm |
Peso da máquina | 1900 kg (Raio X) / 700kg (Transportador) |
Fonte de energia | CA 110 ~ 220 V, 50/60 Hz |
Tamanho da embalagem de madeira compensada | 180(L)×170(P)×190(A)cm (Raio X) 150(L)×105(P)×120(A)cm (Transportador) |
Peso da embalagem | 2.000kg (Raio X) / 800kg (Transportador) |
Consumo de energia | 3,5 kW |
Tubo de raios X | |
Tipo de tubo | Selado |
Máx.Poder | 40W |
Tensão | 0~130kV (ajustável) |
Tamanho do ponto de foco | <7μm |
Sistema de imagem | |
Detector | Detector de tela plana (FPD) |
Tamanho dos pixels | 85μm |
Detecção Eficaz Área | 130*130mm |
Taxas de quadros | 20 fps |
Matriz de pixels | 1536*1536 |
Ampliação do sistema | 200X |
Programas | |
Medição automática | Inspeção automática e análise de componentes Ok e NG |
Modo CNC | Inspeção programável CNC, fácil operação e fácil de usar |
Retrabalho | Sistema de gerenciamento de banco de dados de retrabalho de suporte |
Conexão de dados | Suporte ao sistema MES/ERP/SPC |
Navegação | Sistema conveniente de posicionamento de ponto alvo |
Sistema de controle de movimento | |
Controle de movimento | Joystick, teclado, mouse e painel de toque (PLC) |
Largura do túnel ajustável | 80~350mm |
Máx.Amostra de inspeção | 400*350mm / 10kg |
| Min.Amostra de inspeção | 100*80mm |
| Manipulador | Sistema Auto Inline |
Computadores Industriais | |
Monitor | Visor LCD FHD de 22'' |
Sistema operacional | Windows 10 64 bits |
Disco rígido | 1 TB |
BATER | 8 GB |
Modelo de CPU | Processador Intel i7 |
Outras características | |
Economia de energia | Desligamento automático do raio X quando estiver fora do trabalho por mais de 5 minutos |
Operação de Segurança | Intertravamento eletromagnético e luz de advertência |
Gestão de Autoridade | Gerenciamento de senha |
Segurança de raios X | <1μSv/h (atende a todos os padrões internacionais) |
* As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas registradas são propriedade do fabricante do sistema.

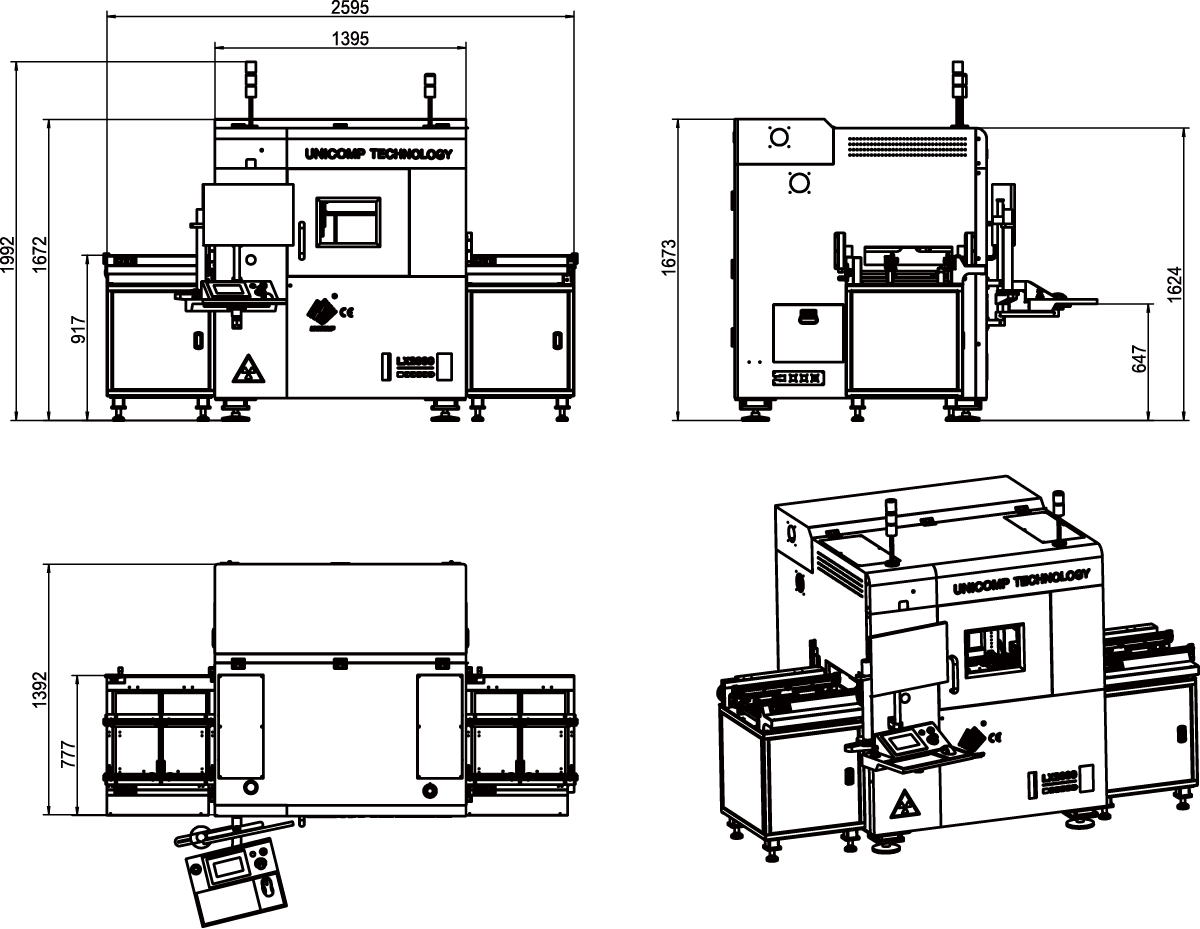

Dimensões e aparência
