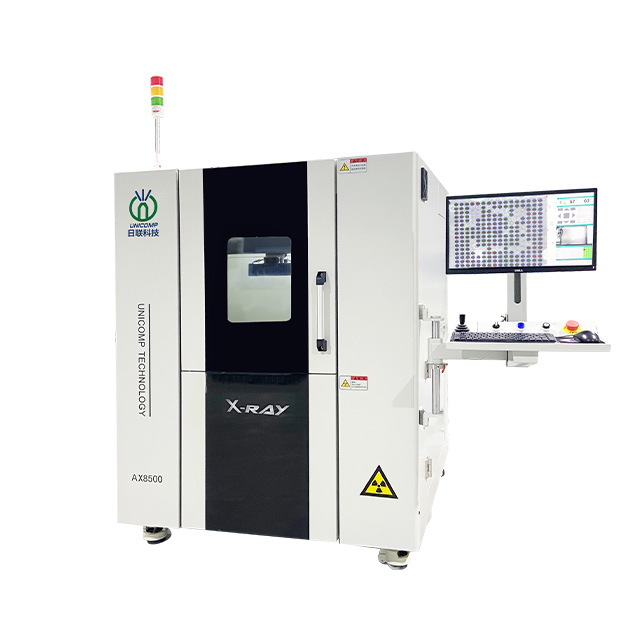

AX8500
UNICOMP
Amplamente aplicado para BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Indústria de Baterias, Pequeno Fundição de metal, módulo conector eletrônico, cabos, indústria fotovoltaica, etc.
Campos de aplicação
SMT/PCBA
Semicondutor
Baterias de lítio
LIDERADO
Fotovoltaico

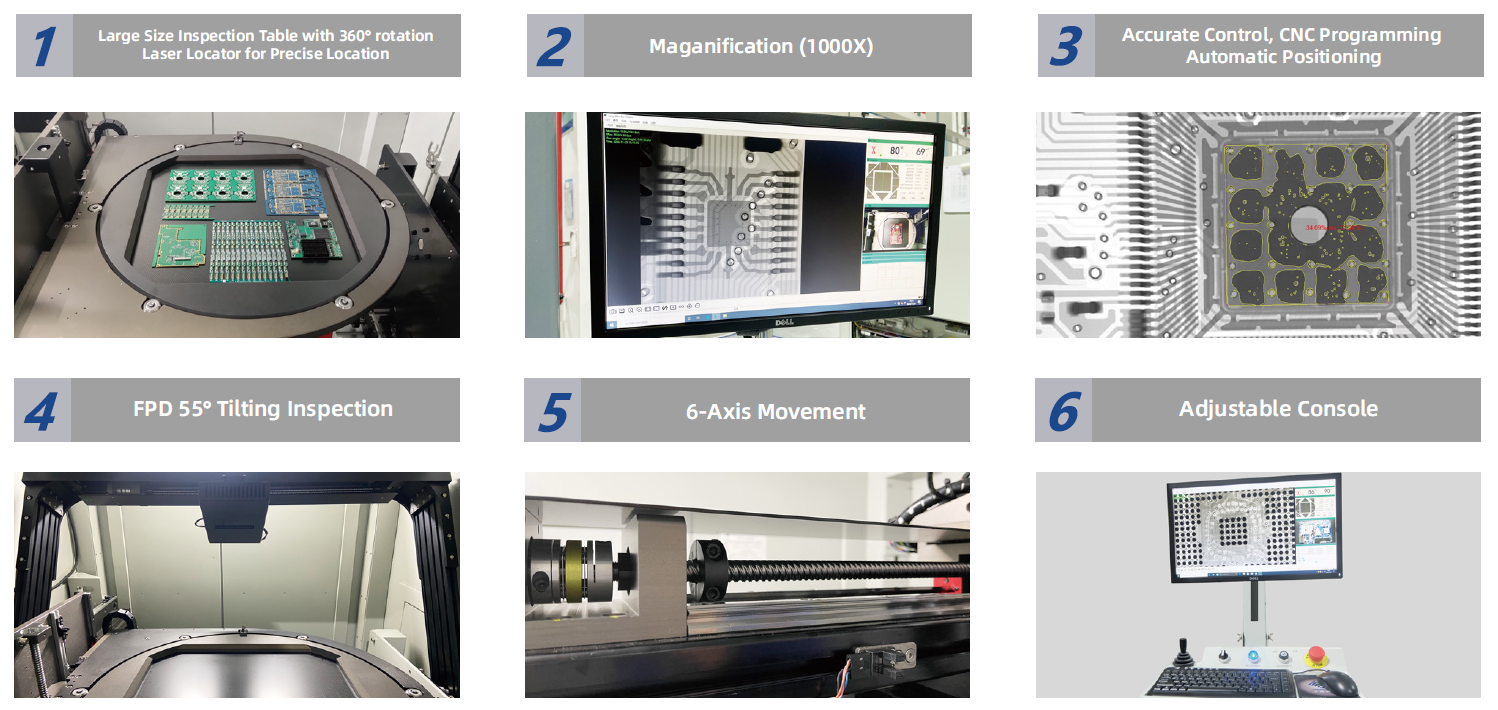

Funções e recursos

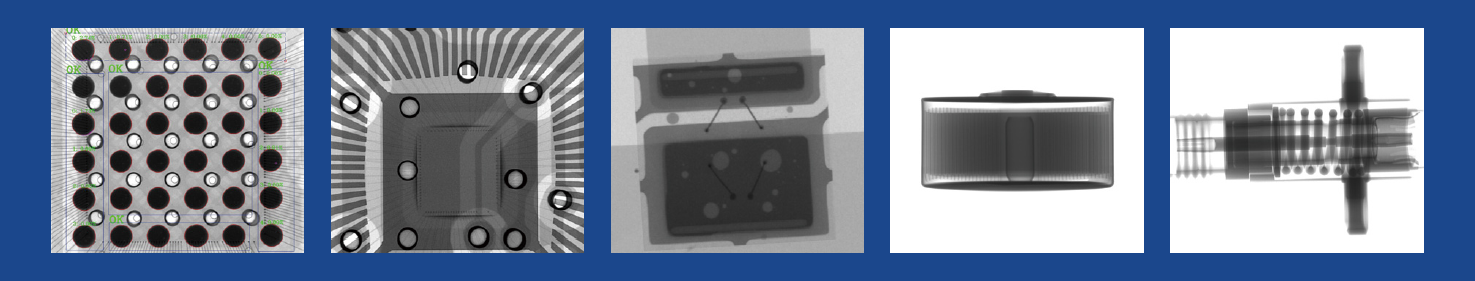

Imagens de inspeção
| Resumo do sistema | |
| Pegada | 1340(L)×1450(P)×1795(A)mm |
| Peso da máquina | 1700kg |
| Fonte de energia | CA 110 ~ 220 V, 50/60 Hz |
| Tamanho da embalagem de madeira compensada | 1600(L)×1600(P)×2000(A)mm |
| Peso da embalagem | 1920kg |
| Consumo de energia | 1,5kW |
| Tubo de raios X | |
| Tipo de tubo | Selado |
| Máx. Poder | 25W |
| Tensão | 0~110kV (ajustável) |
| Tamanho do ponto de foco | 5μm |
| Sistema de imagem | |
| Detector | Detector de tela plana (FPD) |
| Tamanho dos pixels | 84μm |
| Área de detecção eficaz | 129*129mm |
| Taxas de quadros | 20 fps |
| Matriz de pixels | 1536*1536 |
| Ampliação do sistema | 1000X |
| Programas | |
| Medição automática | Medição automática de vazios de solda BGA e suporte a dados/saída gráfica |
| Múltiplas ferramentas de medição | Suporte para medição de distância, ângulo, diâmetro, polígono, taxa de enchimento PTH, etc. |
| Modo CNC | Inspeção programável CNC, fácil operação e fácil de usar |
| Exibição em tempo real | Exibição em tempo real dos dados de trabalho de tensão, corrente, ângulo, data, etc. |
| Navegação | Sistema conveniente de posicionamento de ponto alvo |
| Sistema de controle de movimento | |
| Controle de Movimento | Joystick, teclado e mouse |
| Máx. Área de Carregamento/Peso | Ф570mm / 10kg |
| Máx. Área de Inspeção | 450*450mm |
| Vistas Oblíquas | Máx. Filtragem 55° (FPD) / Rotação 360° (Mesa) |
| Manipulador | 6 eixos com X1 / X2 / Y / Z1 / T (55°) /R (360°) |
| Computadores Industriais | |
| Monitor | Tela LCD FHD de 21,5'' |
| Sistema operacional | Windows 10 64 bits |
| Disco rígido | 1 TB |
| BATER | 8GB |
| Modelo de CPU | Processador Intel i7 |
| Outros recursos | |
| Economia de energia | Desligamento automático do raio X quando estiver fora do trabalho por mais de 5 minutos |
| Operação de Segurança | Intertravamento eletromagnético e luz de advertência |
| Gestão de Autoridade | Gerenciamento de senhas |
| Segurança de raios X | <1μSv/h (atende a todos os padrões internacionais) |
| * As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas registradas são propriedade do fabricante do sistema. | |

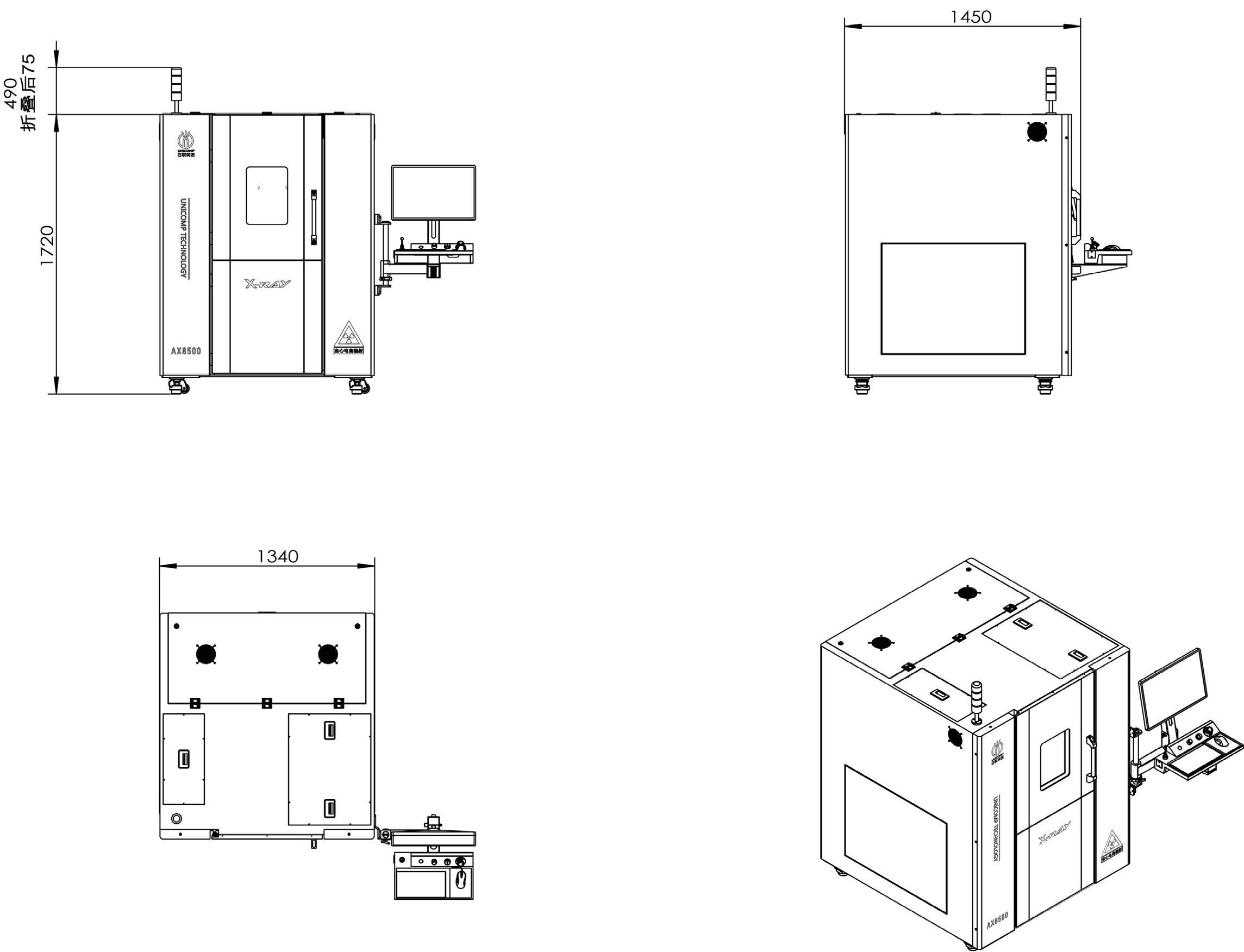

Dimensões e aparência
