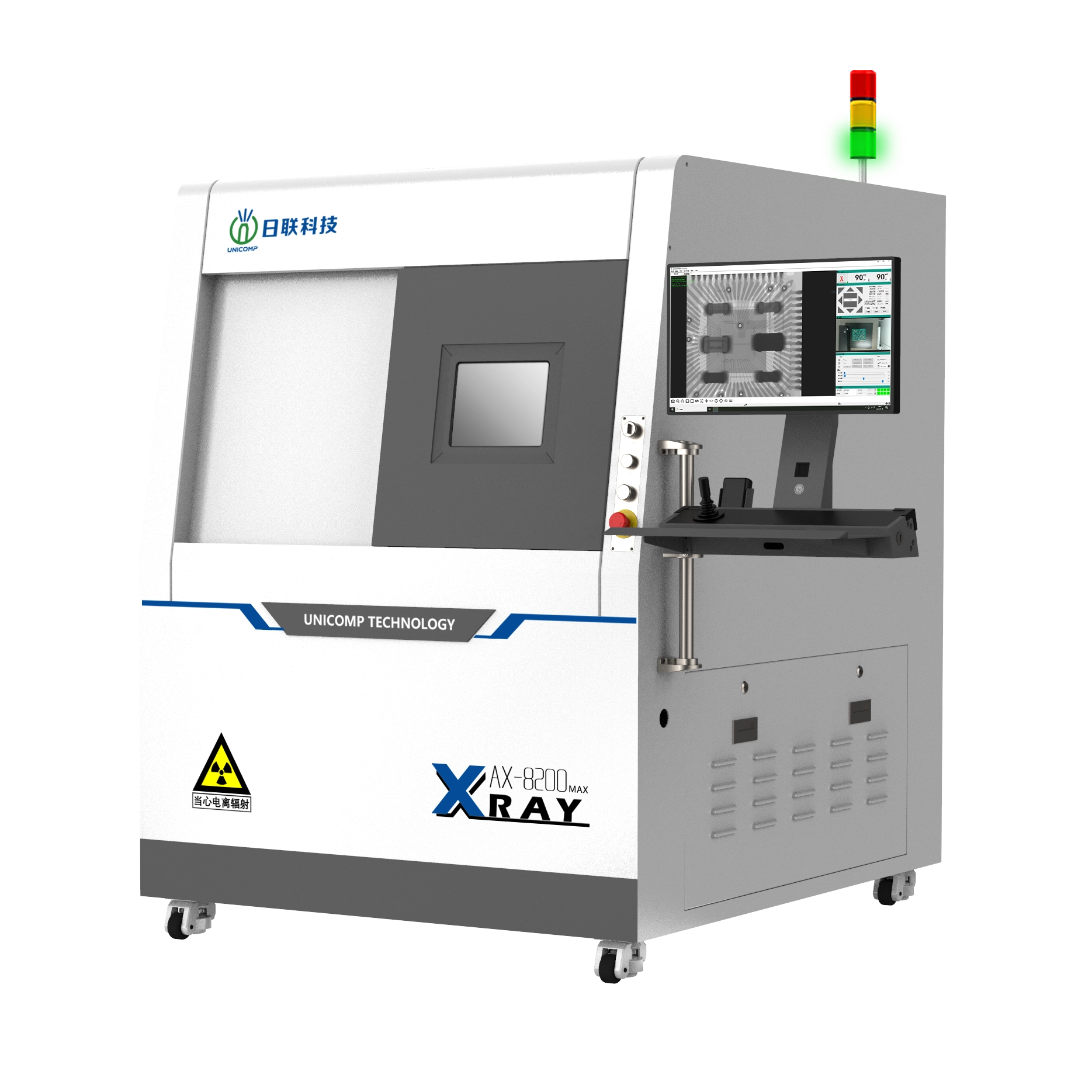

AX8200MAX
UNICOMP
Amplamente aplicado para BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Indústria de Baterias, Pequeno Fundição de metal, módulo conector eletrônico, cabos, indústria fotovoltaica, etc.
Campos de aplicação
SMT/PCBA
Semicondutor
Baterias de lítio
LIDERADO
Fotovoltaico
Funções e recursos

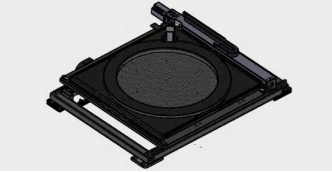

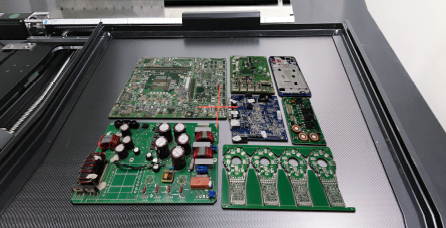

1. Mesa de inspeção de tamanho grande, laser
Localizador para localização precisa

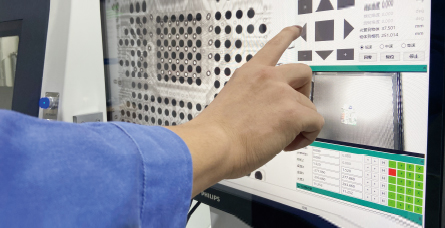

2. Visor LCD de toque interativo FHD de 24''

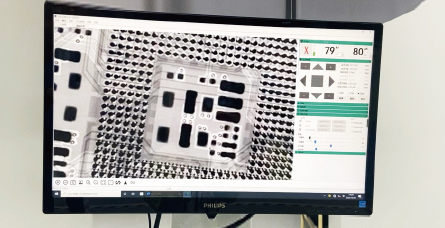

3. Controle preciso, programação CNC,
Posicionamento Automático

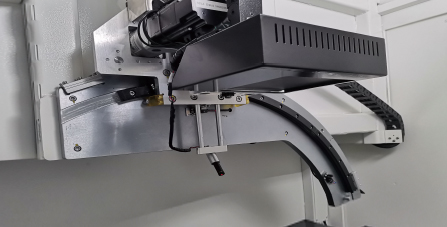

4. Inspeção de inclinação de 60° do FPD
5. Sistema de gerenciamento de acesso por impressão digital Monitoramento de radiação em tempo real
6. Opção Mesa de rotação de 360°

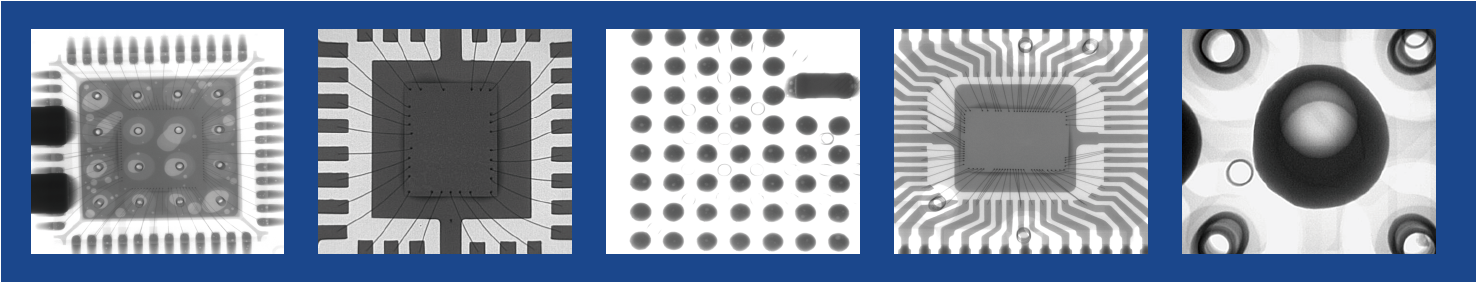

Imagem de inspeção
Resumo do sistema | |
Pegada | 1280(L)×1500(P)×1704(A)mm |
Peso da máquina | 1450kg |
Fonte de energia | CA 110/220 V, 50/60 Hz |
Tamanho da embalagem de madeira compensada | 1750(L)×1920(P)×2000(A)mm |
Peso da embalagem | 1620kg |
Consumo de energia | 1,5 kW |
Tubo de raios X | |
Tipo de tubo | Selado |
Máx. Poder | 8W |
Tensão | 0~90kV (ajustável) |
Tamanho do ponto de foco | 5μm |
Sistema de imagem | |
Detector | Detector de tela plana (FPD) |
Tamanho dos pixels | 84μm |
Área de detecção eficaz | 129*129mm |
Taxas de quadros | 30 fps |
Matriz de pixels | 1536*1536 |
Ampliação do sistema | 600X |
Programas | |
Medição automática | Medição automática de vazios de solda BGA e suporte a dados/saída gráfica |
Múltiplas ferramentas de medição | Suporte para medição de distância, ângulo, diâmetro, polígono, taxa de enchimento PTH, etc. |
Modo CNC | Inspeção programável CNC, fácil operação e fácil de usar |
Exibição em tempo real | Exibição em tempo real dos dados de trabalho de tensão, corrente, ângulo, data, etc. |
Navegação | Sistema conveniente de posicionamento de ponto alvo |
Sistema de controle de movimento | |
Controle de movimento | Joystick, teclado, mouse e painel de toque |
Máx. Área de Carregamento/Peso | 610*610mm / 10kg |
Máx. Área de Inspeção | ф550*550mm |
Manipulador | 6 eixos com X / Y / Z1 / Z2 / T1 / T2 |
Computadores Industriais | |
Monitor | 24'' display LCD de toque interativo FHD |
Sistema operacional | Windows 10 64 bits |
Disco rígido | 1 TB |
BATER | 16 GB |
Modelo de CPU | Processador Intel i7 |
Outros recursos | |
Porta aberta | Deslizamento Elétrico |
Segurança de raios X | <1μSv/h (atende a todos os padrões internacionais) |
Gestão de Autoridade | Sistema de gerenciamento de acesso por impressão digital e acesso por senha de suporte. |
Operação de Segurança | Intertravamento eletromagnético, luz de advertência e monitor de vazamento de radioação em tempo real |
* As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas registradas são propriedade do fabricante do sistema.
