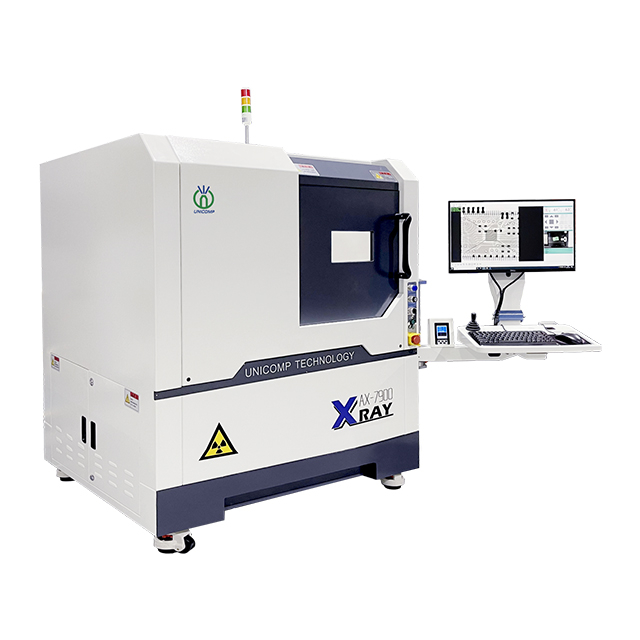

Funções e características
1. Tabela de inspeção de tamanho grande, laser
Localizador para localização precisa
2. Controle preciso, programação CNC

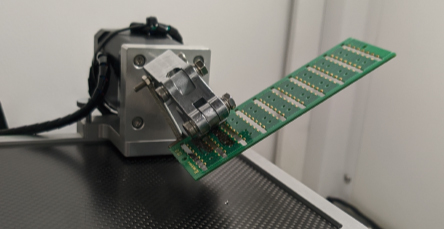

Posicionamento automático
3. FDP Tilting ± 25

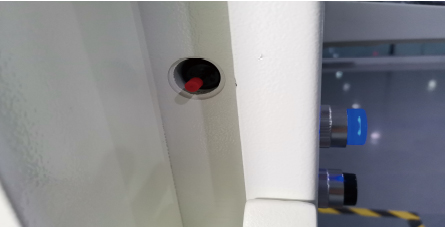

4. Intertravamento eletromagnético com segurança

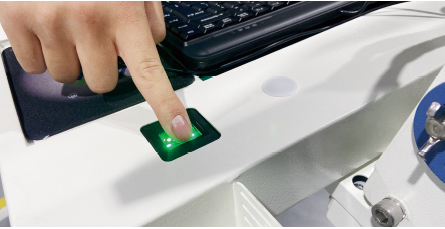

5. Sistema de gerenciamento de acesso de impressão digital

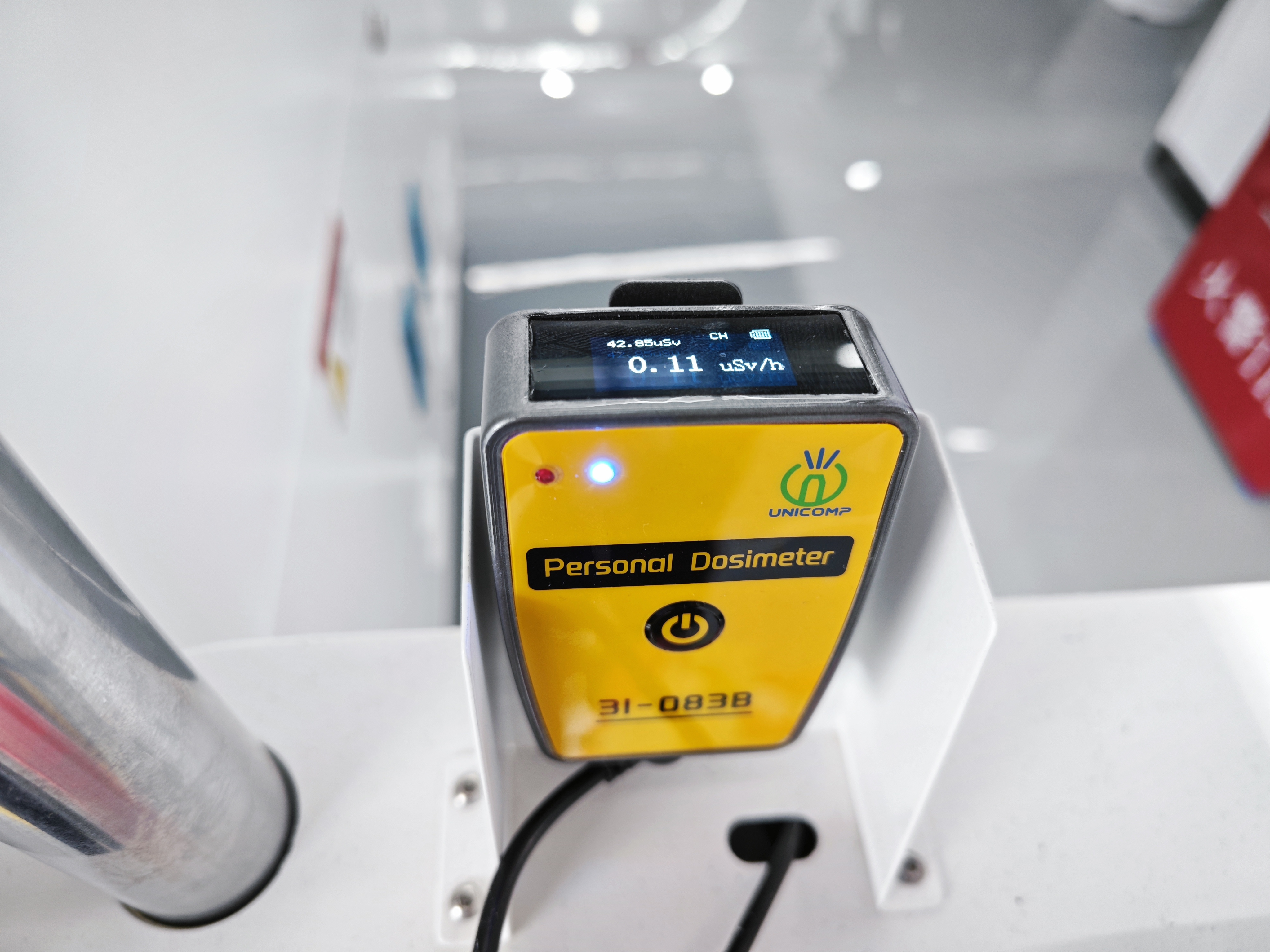

6. Monitoramento em tempo real da radiação

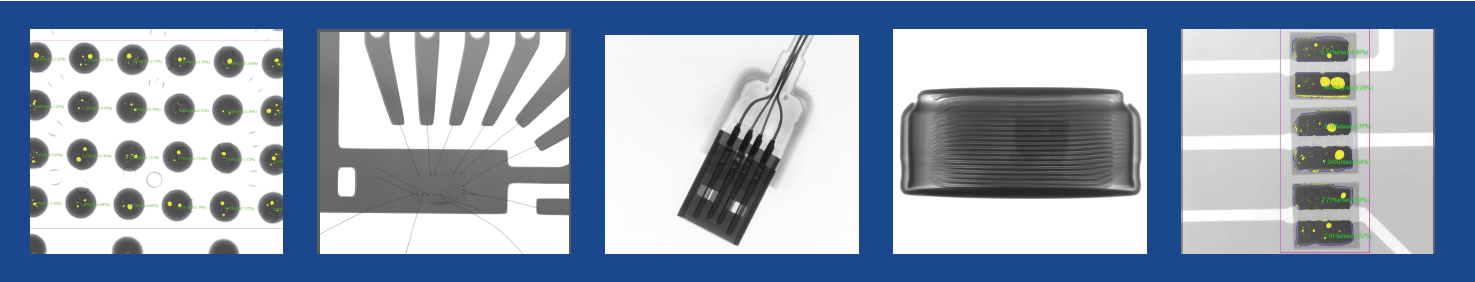

Imagens de inspeção
Resumo do sistema | |
Pegada | 1280 (W) × 1220 (d) × 1615 (h) mm |
Peso da máquina | 1100 kg |
Fonte de energia | AC 110/220V, 50/60Hz |
Tamanho da embalagem de madeira compensada | 1800 (W) × 1400 (d) × 1800 (h) mm |
Peso de embalagem | 1250 kg |
Consumo de energia | 1,0 kW |
Tubo de raios-X | |
Tipo de tubo | Selado |
Máx. Poder | 8w |
Tensão | 0 ~ 90KV (ajustável) |
Foco em tamanho de ponto | 5μm |
Sistema de imagem | |
Detector | Detector de painel plano (FPD) |
Tamanho de pixel | 85μm |
Área de detecção eficaz | 129*129mm |
Taxas de quadros | 30fps |
Matriz de pixels | 1536*1536mm |
Ampliação do sistema | 600X |
Software | |
Medição automática | BGA soldagem anula a medição automática e suporte de suporte/saída gráfica |
Várias ferramentas de medição | Suporte a distância de medição, ângulo, diâmetro, polígono, taxa de enchimento do PTH, etc. |
Modo CNC | Inspeção programável CNC, operação fácil e amigável |
Exibição em tempo real | Em tempo real exibindo os dados de trabalho de tensão, corrente, ângulo, data, etc. |
Navegação | Sistema de posicionamento de ponto de alvo conveniente |
Sistema de controle de movimento | |
Controle de movimento | Joystick, teclado e mouse |
Máx. Área de carregamento/peso | 520*420mm / 10kg |
Máx. Área de inspeção | 460*400mm |
Ângulo de inclinação | ± 25 ° |
Manipulador | 5 eixos com x / y / z1 / z2 / t |
PC industrial | |
Monitor | 24''FHD LCD Display |
Sistema OS | Windows 10 64bit |
Disco rígido | 1 TB |
BATER | 16 GB |
Modelo da CPU | Processador Intel i7 |
Outros recursos | |
Economia de energia | Auto-off-off de raios-X quando está fora do trabalho em mais de 5 minutos |
Segurança de raios-X | <1μsv/h (atende a todos os padrões internacionais) |
Gestão da autoridade | Sistema de magnagem de acesso à impressão digital e suporte a senha de acesso. |
Operação de segurança | Intertravamento eletromagnético, luz de aviso e monitor de vazamento de radioação em tempo real |
* As especificações estão sujeitas a alterações sem aviso prévio, todas as marcas comerciais são de propriedade do fabricante de sistemas.

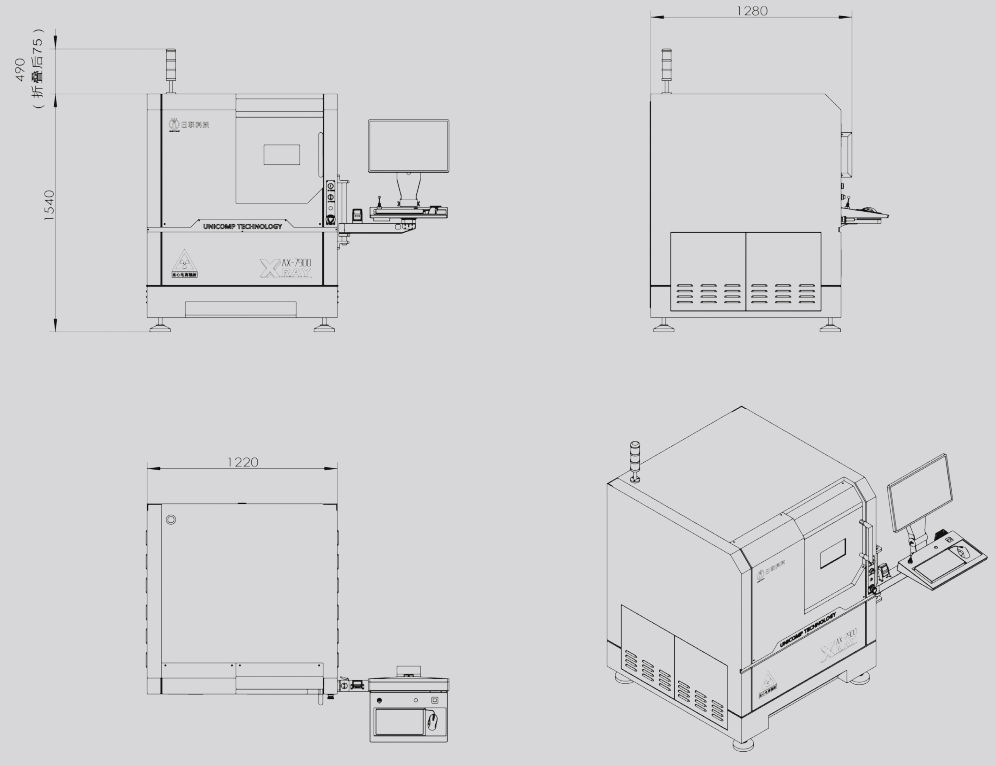

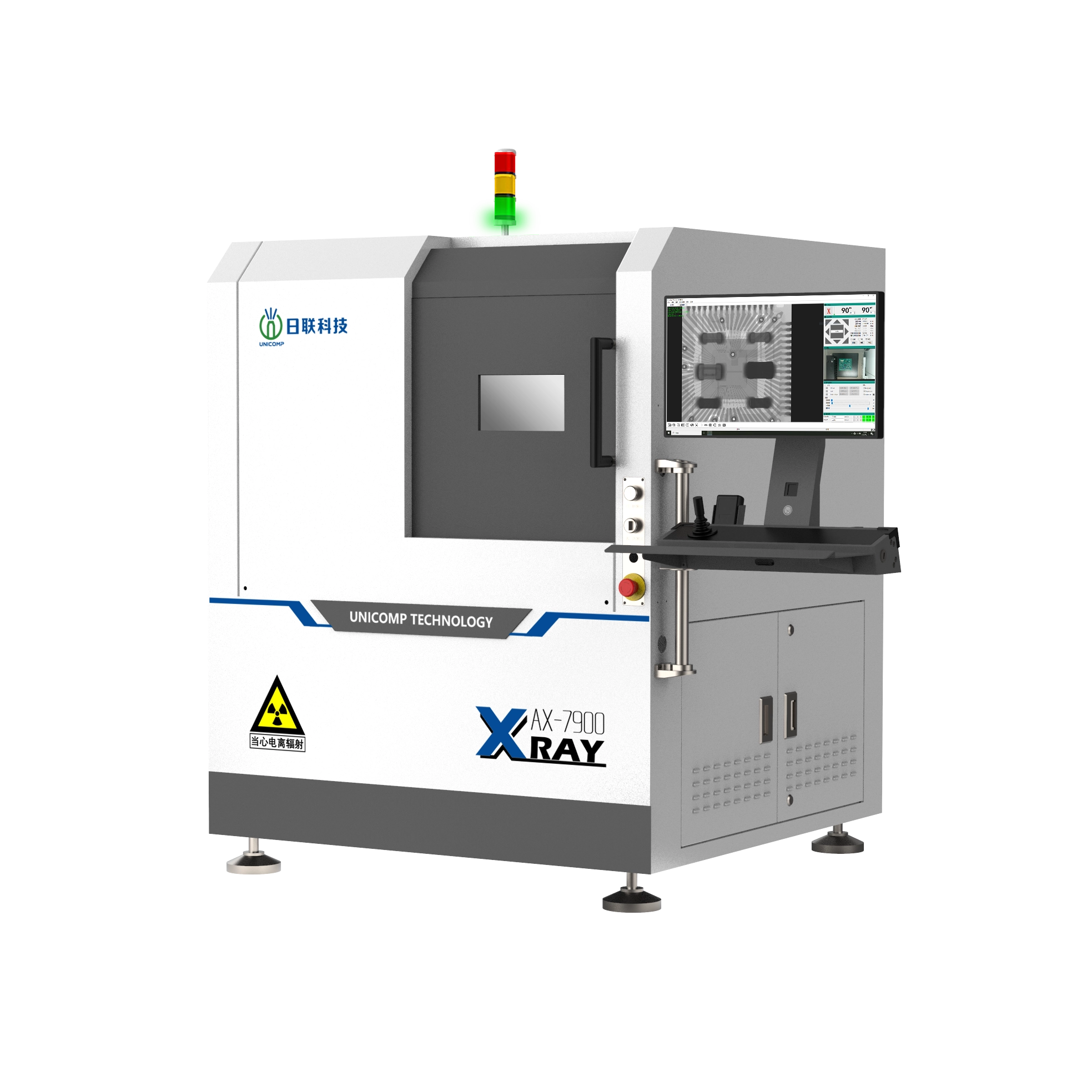

Dimensões e aparência
Amplamente aplicado para BGA, CSP, Flip Chip, LED, Fusível, Diodo, PCB, Semicondutor, Indústria de Bateria, Modu -Metal de Metal, módulo de conector eletrônico, cabos, indústria fotovoltaica, etc.
Campos de aplicação
SMT/PCBA
Semicondutor
Baterias de lítio
LIDERADO
Fotovoltaico
Funções e características

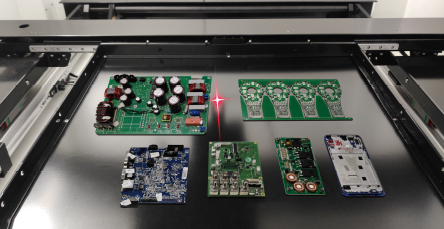

1. Tabela de inspeção de tamanho grande, laser
