Amplamente aplicado para BGA, CSP, Chip Flip, LED, Fusível, Diodo, PCB, Semiconductor, Indústria da Bateria, Fundição de Metal Pequena, Módulo de Conector Eletrônico, Cabos, Indústria fotovoltaica, etc.
Campos de aplicação.
SMT / PCBA.
Quadro de chumbo.
Módulo de Antena / Módulo de alto-falante
CONDUZIU
Módulo elétrico
Funções e recurso
1. Auto mapeamento

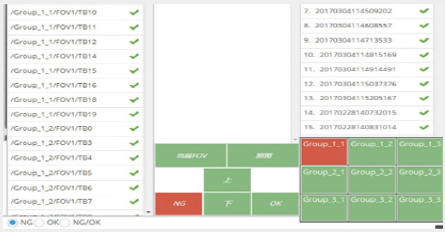

2. Detecção automática e analisando para componentes OK & NG)
3. Controle preciso, Posicionamento automático de programação CNC

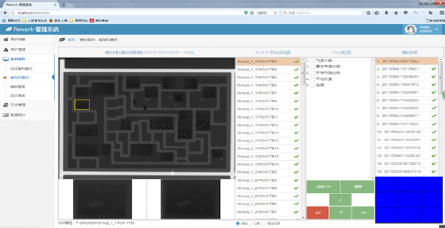

4. Sistema de gerenciamento de banco de dados de retrabalho
5. Suporte MES / ERP / SPC
6. Digitalização automática de rotulagem

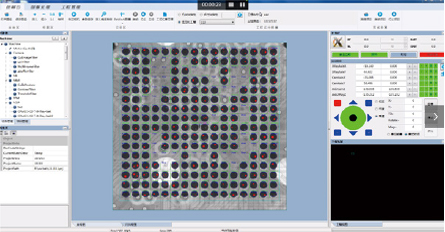

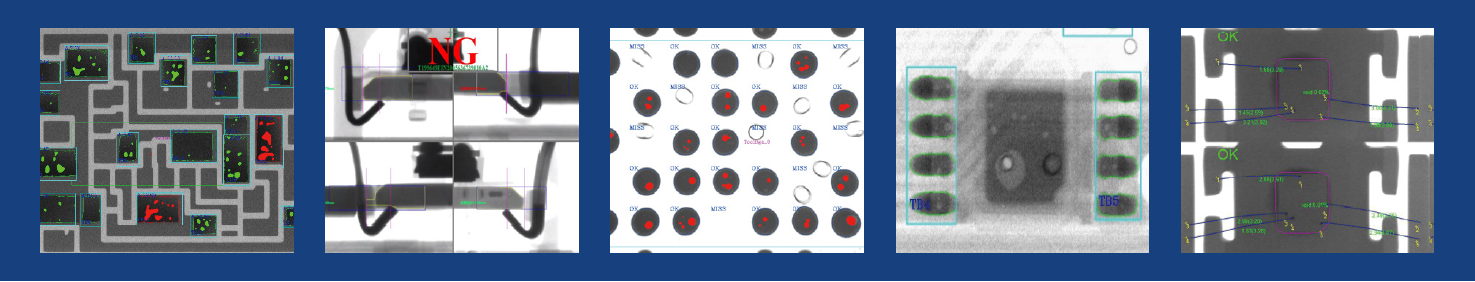

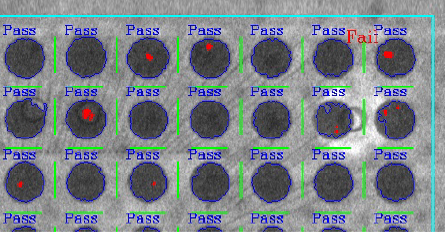

Imagem de inspeção.

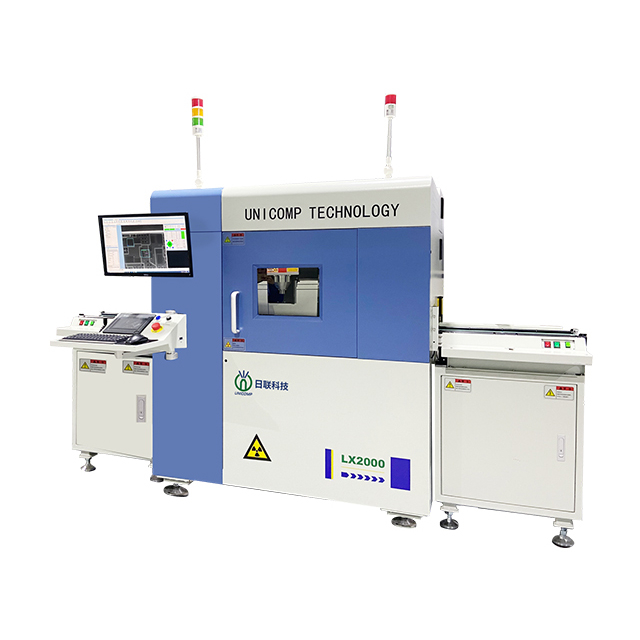

Resumo do sistema | |
Pegada | 2595 (W) × 1392 (d) × 1992 (H) mm |
Peso da máquina | 1900 kg (raio-x) / 700 kg (transportador) |
Fonte de energia | AC 110 ~ 220V, 50 / 60Hz |
Tamanho da embalagem de compensado | 180 (W) × 170 (d) × 190 (H) cm (raio-x) 150 (W) × 105 (d) × 120 (H) cm (transportador) |
Peso de embalagem | 2000KG (raio-x) / 800kg (transportador) |
Consumo de energia | 3,5 kW. |
Tubo de raio-x | |
Tipo de tubo | Selado |
Max. Poder | 8w. |
Voltagem | 0 ~ 90kv (ajustável) |
Tamanho do ponto de foco | 5μm. |
Sistema de imagem | |
Detector | Detector de painel plana (FPD) |
Tamanho do pixel | 85μm. |
Área de detecção efetiva | 130 * 130mm. |
Taxas de quadros | 20fps. |
Matriz de pixels. | 1536 * 1536. |
Ampliação do sistema | 200x. |
Programas | |
Medindo automaticamente | Inspeção automática e analisando para componentes OK e NG |
Modo CNC. | Inspeção programável CNC, fácil operação e amigável |
Retrabalho | Sistema de gerenciamento de banco de dados de suporte |
Conexão de dados | Suporte MES / ERP / SPC |
Navegação | Sistema de posicionamento de ponto alvo conveniente |

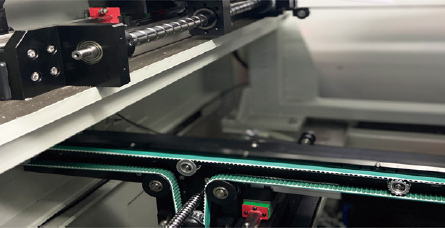

Sistema de controle de movimento | |
Controle de movimento | Joystick, teclado, camundongo & painel de toque (PLC) |

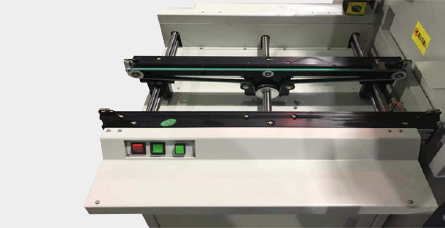

Largura ajustável do túnel | 80 ~ 350mm. |
Max. Amostra de inspeção | 400 * 350mm / 10kg |
Min. Amostra de inspeção | 100 * 80mm. |
Manipulador | Sistema Inline Auto. |
PC industrial | |
Monitor | 22 '' FHD LCD Display |
Sistema OS. | Windows 10 64bit. |
Disco rígido | 1TB. |
RAM | 8GB. |
Modelo de CPU. | Processador Intel i7. |
Outras características | |
Economia de energia | Auto-off do raio X quando estiver fora de trabalho em mais de 5 minutos |
Operação de segurança | Intertravamento eletromagnético, luz de aviso |
Gestão de autoridade | Maior da senha |
Segurança de raios X | <1μsv / h (atende a todos os padrões internacionais) |
* As especificações estão sujeitas a alterações sem aviso prévio, todas as marcas registradas são a propriedade do fabricante do sistema.

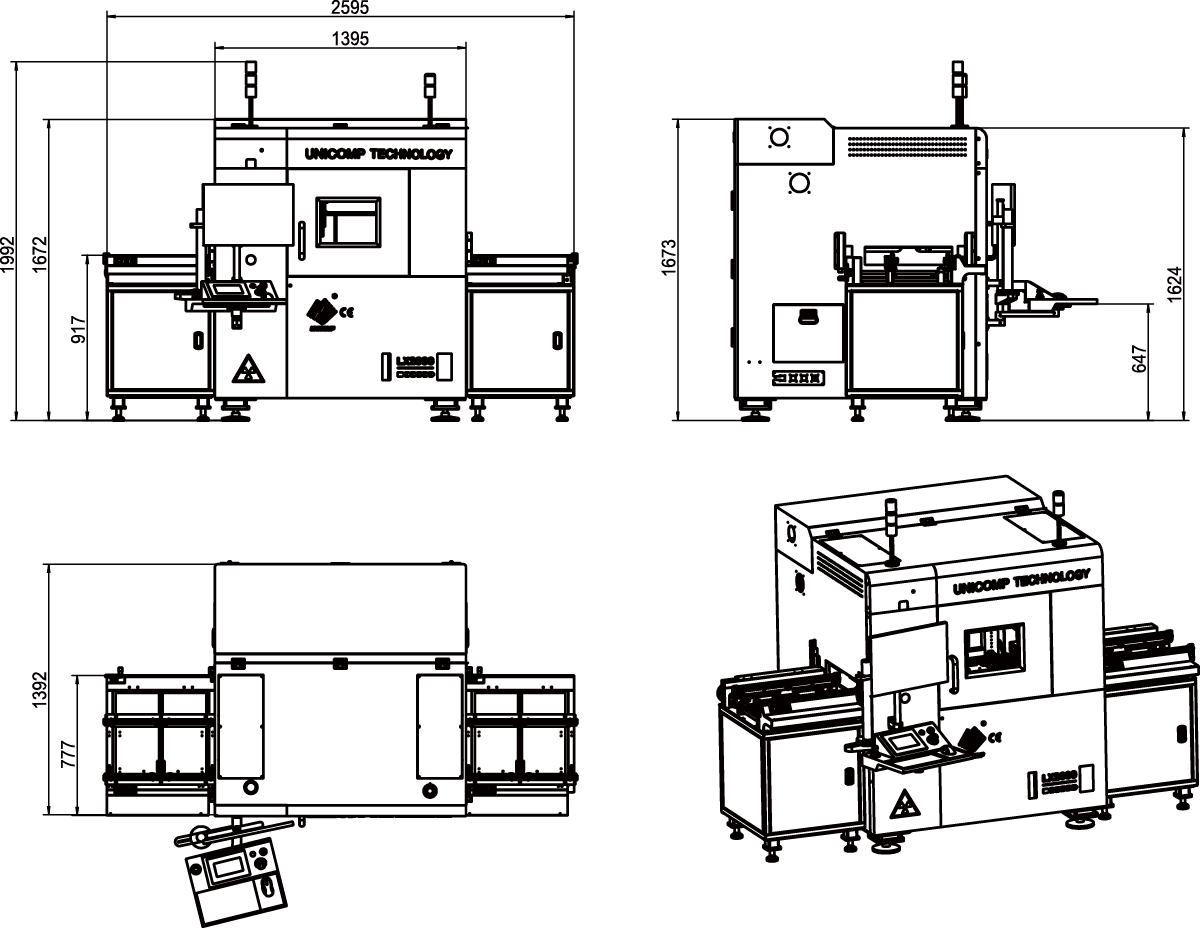

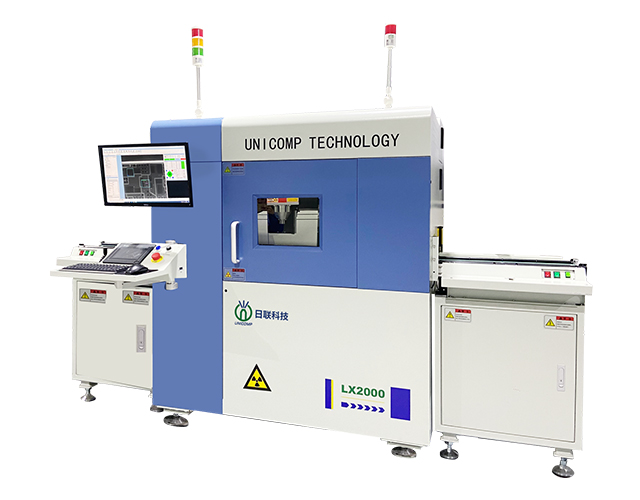

Dimensões e aparência
