AX8300S
UNICOMP
Campo de Aplicação
Usado principalmente em semicondutores, SMT, DIP, sobreposição IC, BGA, CSP, flip chip, LED e outras inspeções.
Recursos de função
Equipamento off-line dedicado para semicondutores
Equipado com semicondutor Algoritmo de detecção automática
Ampliação geométrica até 70×
Resolução ≤2μm
Ângulo de inclinação do detector 60 °, O palco pode girar 360°
Compatível com 2D, 2,5D, 3D extensível
CEP Gráfico-CPK&GRR
Parâmetros Técnicos e Especificações
| Resumo do sistema | |
| Pegada | 1550*1770*1825mm |
| Peso da máquina | 2900kg |
| Fonte de energia | 220 CA/50 Hz |
| Poder | 3,5kW |
| Tubo de raios X | |
| Tipo de tubo | Tipo de selo |
| Máx. Tensão | 110kV |
| Corrente do tubo | 250μA |
Tamanho focal | 5μm |
| Detector de imagem | |
| Detector | FPD de alta resolução |
| Detecção Eficaz Área | 116,4*145,7[mm] |
| Taxas de quadros | 10 fps |
| Pixel | 2532*2944[pixel] |
| Tamanho dos pixels | 49,5μm |
| Sistema de controle de movimento | |
| Método de controle de movimento | Rato e teclado |
| Área de trabalho | X/Y/Z/R |
| Tela plana | Unidirecional Máximo 50° |
Tamanho máximo de carregamento | Φ570[mm] |
| Tamanho máximo de inspeção | 410*450[mm] |
| Faixa de ampliação | ~200X/~50X |
| Programas | |
| Configuração automática de imagem | Registre as coordenadas do local e informações de parâmetro de pontos característicos |
| Função de edição de localização | realize facilmente a detecção de execução multiponto |
| Determinação automática por algoritmo | Equipado com algoritmo de detecção automática de semicondutores |
| Outros recursos | |
| Método de abertura de porta | Porta manual |
| Segurança de raios X | <1µSv/h (Atende a todos os padrões internacionais) |
| * As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas registradas são propriedade do fabricante do sistema. | |

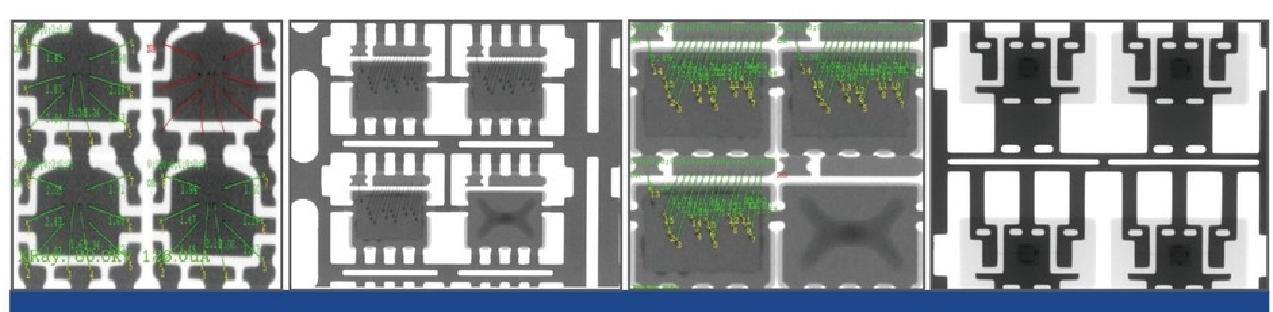

Imagens de inspeção

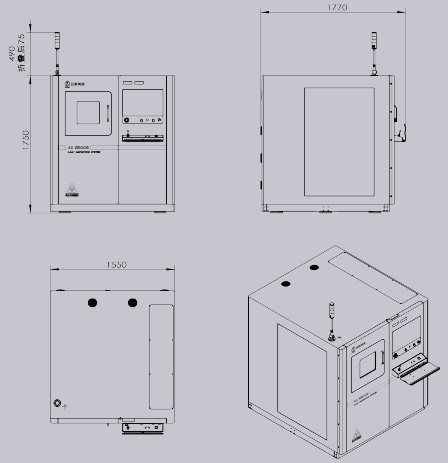

Dimensões e aparência
