| Lugar de origem: | China |
| Marca: | UNICOMP |
| Certificação: | CE, FDA |
| Model Number: | AX8200 |
| Tempo de espera: | 30 dias |

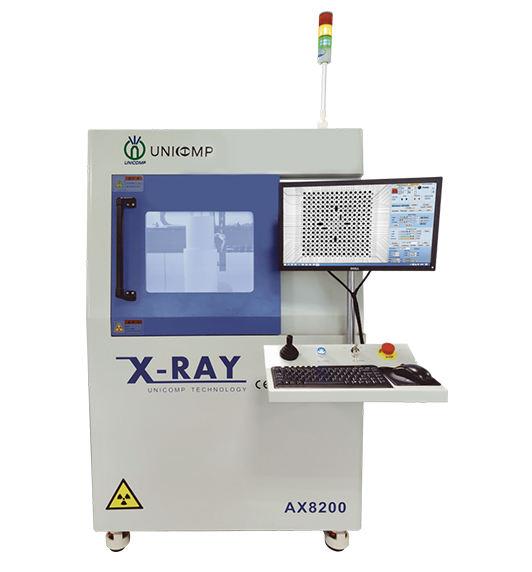

AX8200
UNICOMP
Widely applied for BGA , CSP , Flip Chip, LED , Fuse,Diode, PCB, Semiconductor, Battery Industry, Small Metal Casting, Electronic Connector Module, Cables, Photovoltaic Industry, etc.
Application Fields
SMT/PCBA
Semicondutor
Lithium Batteries
LED
Photovoltaic
Functions and Feature
1. Large Size Inspection Table, Laser
Locator for Precise Location

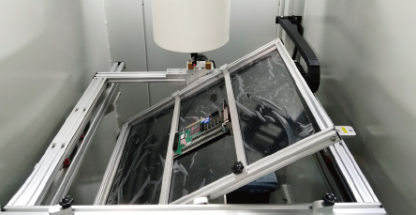

2. ±60°Oblique Views Table

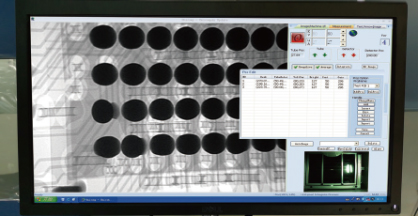

3. Analog 3D Function

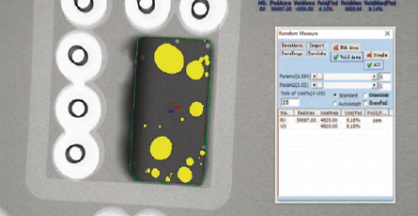

4. CNC Programming, Automatic BGA Voids Medição,
Results Can be Exported
5. Mark Irregular Graphics

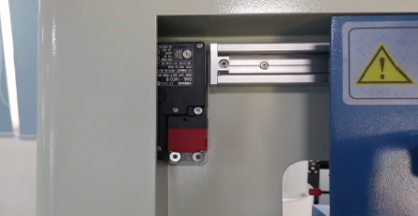

6. Safety Electromagnetic Interlock
Inspection Image
System Summary | |
Pegada | 1080(W)×1180(D)×1730(H)mm |
Peso da máquina | 1050 kg |
Fonte de energia | AC 110~220V, 50/60Hz |
Plywood Packing Size | 1500(W)×1300(D)×1950(H)mm |
Packing Weight | 1160 kg |
Consumo de energia | 1,0 kW |
Tubo de raios-X | |
Tipo de tubo | Selado |
Máx. Poder | 8w |
Tensão | 0 ~ 90KV (ajustável) |
Tamanho do ponto de foco | 5μm |
Sistema de imagem | |
Detector | Detector de painel plano (Opção 4 '' I.I. Detector) |
Tamanho de pixel | 85μm |
Área de detecção eficaz | 130*130mm |
Taxas de quadros | 20fps |
Matriz de pixels | 1536*1536 |
Ampliação do sistema | 600X |
Programas | |
Medição automática | BGA soldagem anula a medição automática e dados de suporte/saída gráfica |
Várias ferramentas de medição | Suporte a distância de medição, ângulo, diâmetro, polígono, taxa de enchimento de PTH, etc. |
Modo CNC | Inspeção programável CNC, operação fácil e amigável |
Exibição em tempo real | Em tempo real exibindo os dados de trabalho de tensão, corrente, ângulo, data, etc. |
Navegação | Localizador a laser para localização precisa |
Sistema de controle de movimento | |
Controle de movimento | Joystick, teclado e mouse |
Máx. Área de carregamento/peso | 510*420mm / 10kg |
Máx. Área de inspeção | 435*385mm |
Visualizações oblíquas | Máx. ± 60 ° |
Manipulador | 5 eixos com x / y / z1 / z2 / t |
PC industrial | |
Monitor | 22 '' FHD LCD Display |
System OS | Windows 10 64bit |
Disco rígido | 1TB |
RAM | 8GB |
CPU model | Intel i7 Processor |
Outras características | |
Economia de energia | X-Ray Auto-off when it's out of work over than 5 minutes |
Safety Operation | Electromagnetic Interlock and warning Light |
Portable Design | Mounted with Wheels on Machine Bottom |
X-Ray Safety | <1μSv/h (Meets All International Standards) |
*Specifications are subject to change without notice, All trademarks are the property of the system maker.

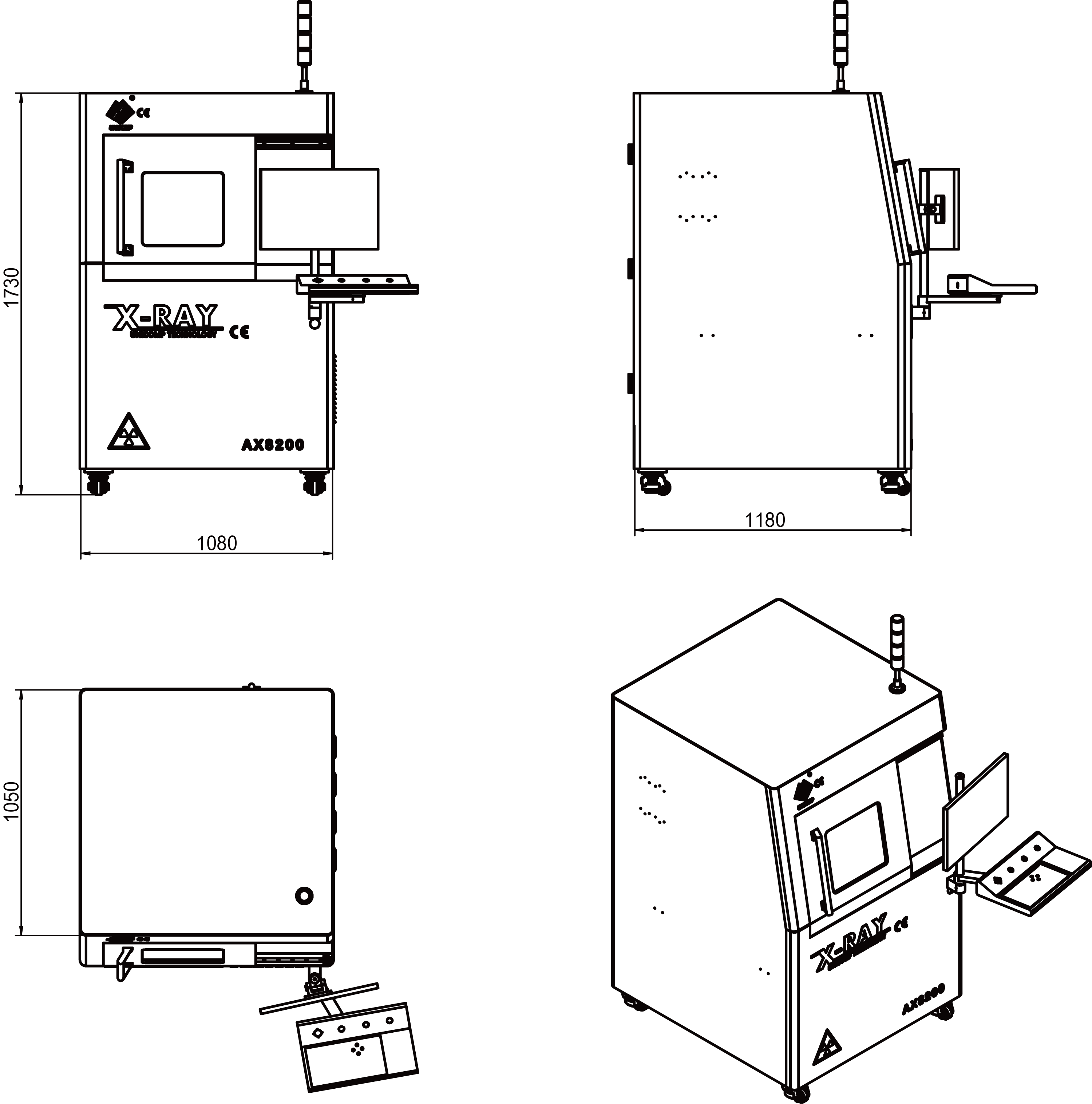

Dimensions and Appearance
