Aplicações típicas de equipamentos de teste não destrutivos de RAIO-X

Número Browse:18     Autor:Davi     Publicar Time: 2022-05-27      Origem:alimentado

A aplicação de testes não destrutivos de raios X é muito extensa e tem um bom desempenho nas áreas de teste de materiais, testes de , alimentos fabricação, eletrodomésticos, instrumentação, eletrônica , autopeças, medicina, biologia, indústria militar, arqueologia , geologia, etc.Vamos falar sobre a aplicação típica de equipamentos de teste não destrutivos de RAIO-X.

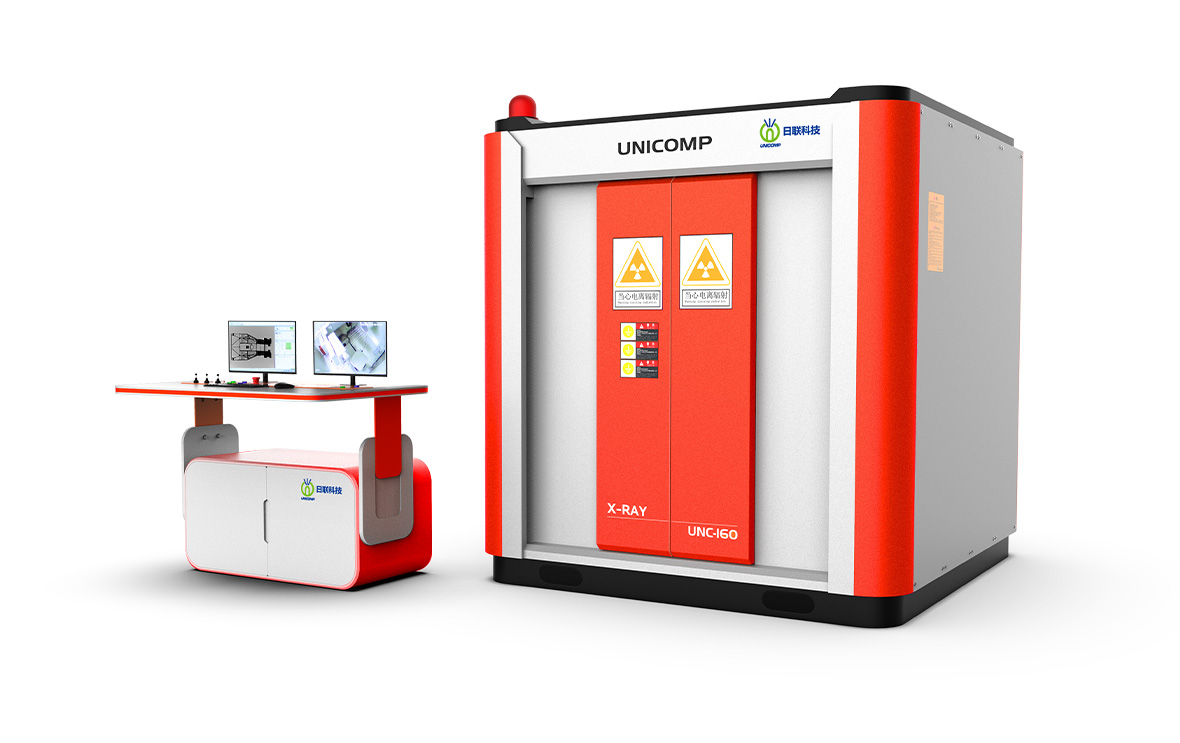

Equipamento de inspeção de raio-x de radiografia para fundição automotiva UNC160


1. Diagnóstico médico


Os raios X são utilizados no diagnóstico médico, principalmente com base na penetração dos raios X, absorção diferencial, fotossensibilidade e fluorescência.Como o teste não destrutivo de RAIO-X passa pelo corpo humano, ele é absorvido em diferentes graus.Por exemplo, a quantidade de raios X absorvida pelos ossos é maior do que a absorvida pelos músculos, portanto, a quantidade de raios X após passar pelo corpo humano é diferente, o que transportará várias partes do corpo humano.As informações de distribuição de densidade, a intensidade de fluorescência ou efeito fotossensível na tela fluorescente ou no filme fotográfico são bastante diferentes, então sombras de diferentes densidades serão exibidas na tela fluorescente ou no filme fotográfico (após revelação e fixação).De acordo com o contraste de tons, combinado com manifestações clínicas, resultados laboratoriais e diagnóstico patológico, é possível julgar se uma determinada parte do corpo humano é normal.


Devido ao forte poder de penetração dos raios X, além de serem usados ​​na medicina, os raios X também são usados ​​na indústria para detecção de falhas industriais.Os raios X podem excitar a fluorescência, ionizar o gás e tornar o látex fotossensível fotossensível, de modo que os raios X podem ser detectados pelo medidor de ionização, contador de cintilação e filme de látex fotossensível.


2. Lâminas de turbina


As pás das turbinas são geralmente instaladas em canais (sistemas) através dos quais o ar frio flui durante a operação.Por causa de sua geometria curva, é difícil usar outras técnicas de testes não destrutivos , como ultrassônicos, e sistemas de testes não destrutivos de raios X podem detectar danos ou falhas nas pás de turbinas em sistemas de refrigeração.

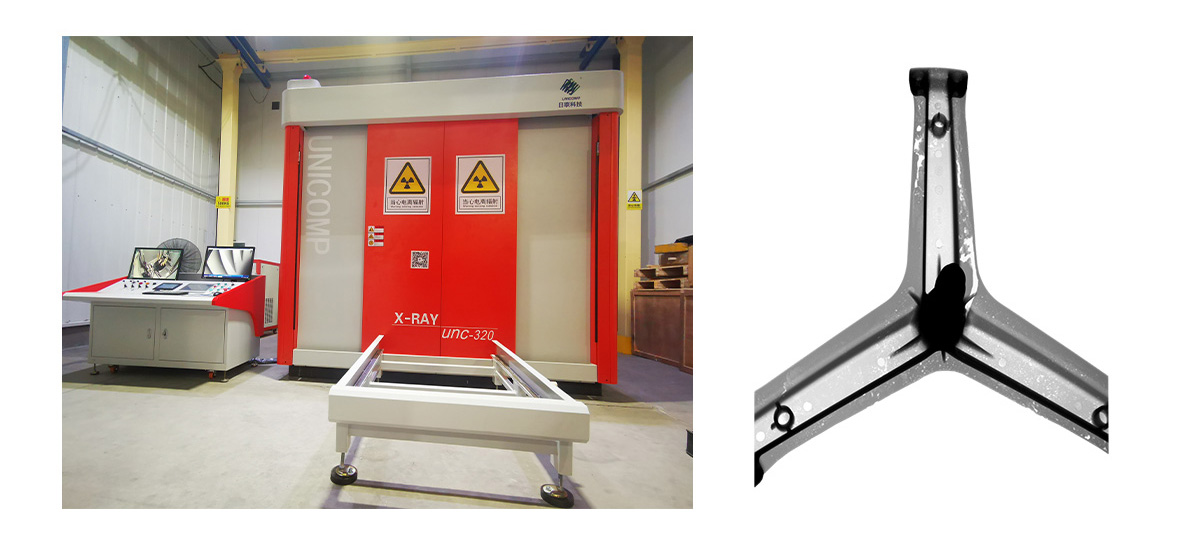

unc320-涡轮叶片

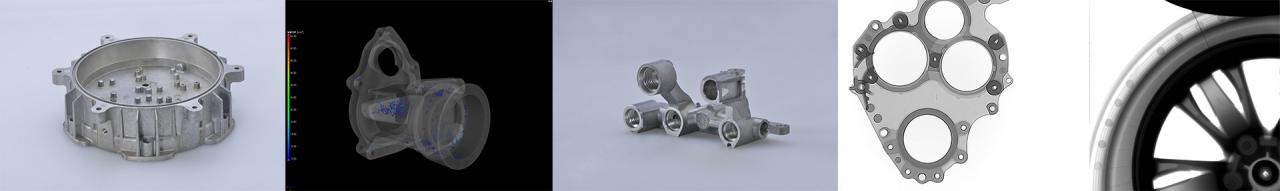

3. Fundição de alumínio


No campo dos ensaios não destrutivos (END), a inspeção de fundição é uma das aplicações mais típicas.O mercado de peças fundidas de alumínio está crescendo de forma constante, especialmente para alguns componentes críticos de segurança (como algumas peças fundidas na indústria automobilística) os fabricantes devem garantir aos seus usuários que a qualidade de seus produtos é confiável, e o tracoma das peças fundidas de alumínio ou a quantidade de Deficiências ocultas internas podem causar sérios danos aos seus usuários finais.A imagem de raio-X digital abaixo mostra claramente o tracoma de água porosa da fundição de alumínio.Uma simples imagem de raio-X mostra muitos motivos para produtos defeituosos em um piscar de olhos.O uso de um sistema de teste destrutivo de raios X digital automatizado pode atingir 100% de não inspeção de linha , alcançando assim uma taxa de falha de 0.

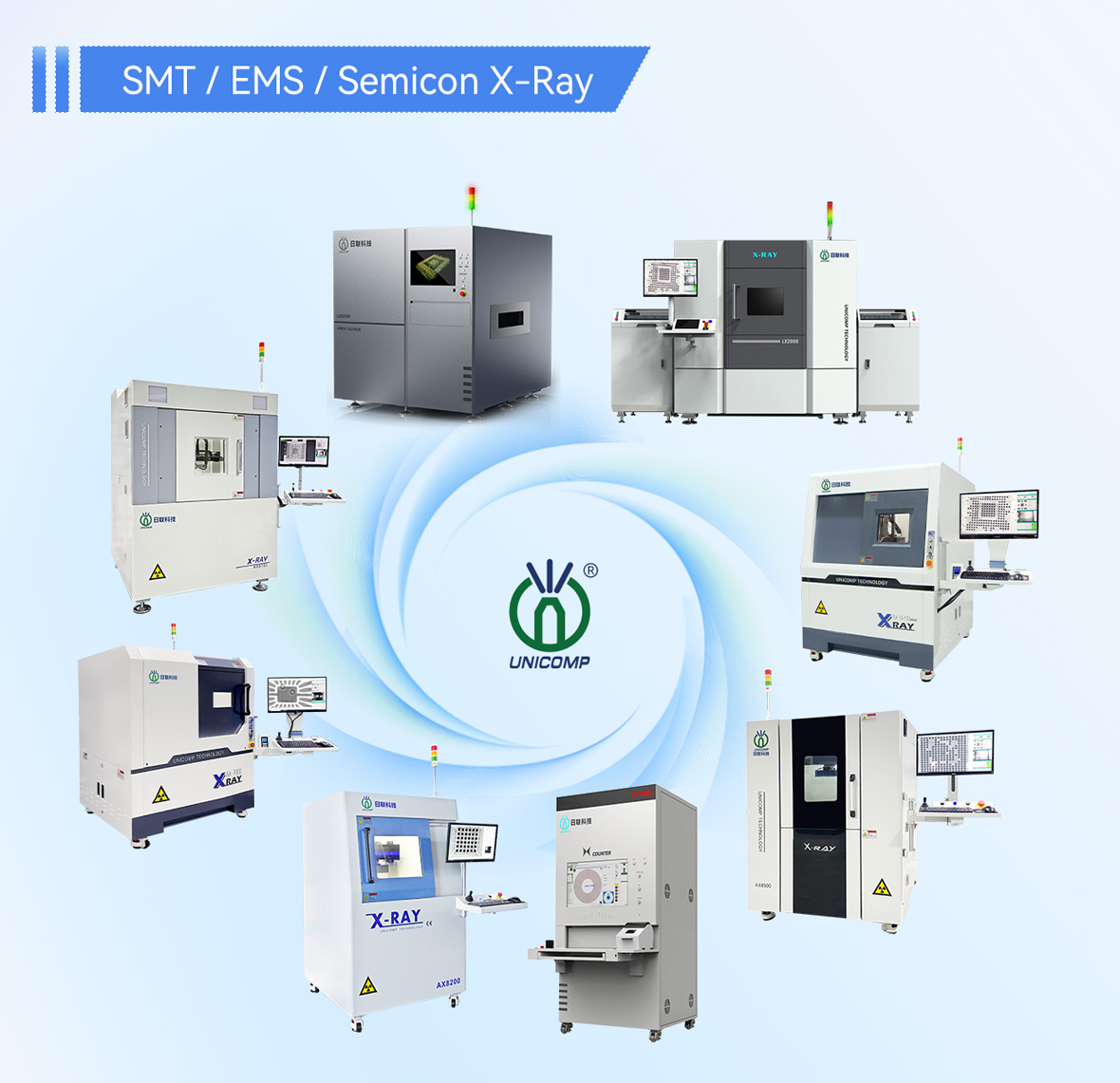

4.Montagem eletrônica


No processo SMT, o sistema de inspeção em tempo real do equipamento de inspeção automática de raios X é usado principalmente para as juntas de solda dos pacotes BGA, CSP, FLIP e CHIP para detectar se há bolhas de ar, solda virtual, etc. dentro das juntas de solda , e a fiação interna da placa de circuito multicamada não tem curto-circuito ou circuito aberto.A qualidade do interior da junta de solda é importante para a confiabilidade a longo prazo do produto.O equipamento de inspeção automática por raios X precisa apenas de uma inspeção (com função de delaminação) para placas de dupla face e multicamadas.


O sistema de software do equipamento de inspeção automática por raios X possui funções poderosas de processamento de imagem, como medição e comparação de imagens.As inspeções podem ser realizadas onde os testes a olho nu e em linha não podem.



5. Inspeção de contaminação de alimentos e bebidas


Em empresas de produção de alimentos e bebidas, a inspeção de contaminação por corpos estranhos é uma tarefa importante na garantia de qualidade.Para garantir um produto 100% seguro e confiável para consumidores e parceiros de negócios, o equipamento de detecção de objetos estranhos por raios X não pode ser usado para detectar objetos estranhos no processo de produção de alimentos.O sistema detecta de forma confiável objetos estranhos como vidro, metal, pedras e resíduos de plástico e aço de alta densidade.

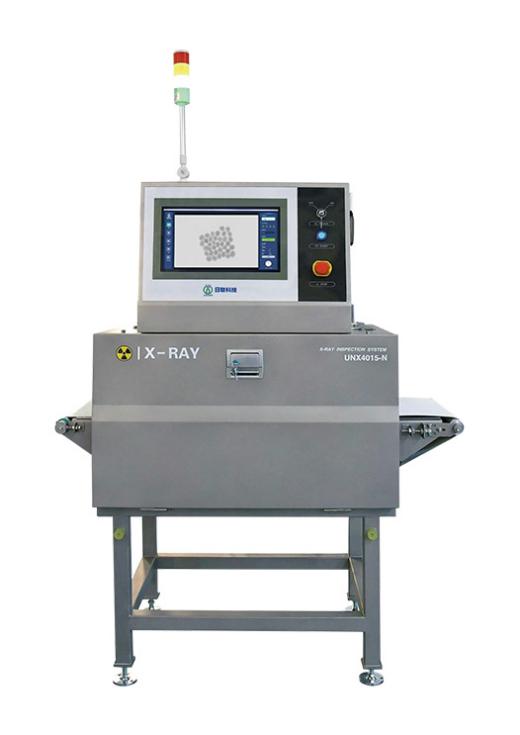

Equipamento de inspeção de corpo estranho por raios X para alimentos ensacados UNX4015-N


Se você quiser saber mais sobre os equipamentos de inspeção por raios X da Unicomp Technology, envie um e-mail para info@global-xray.com ou visite nosso site oficial: www.global-xray.com
