UNCT3300-A
UNICOMP

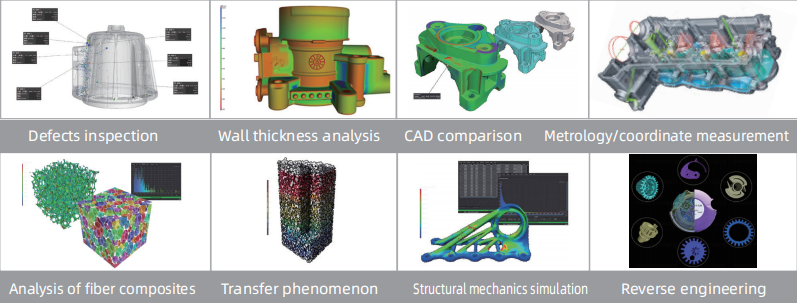

Aplicação de função:
Características do equipamento:
Detecção completa de alta precisão: Sistema avançado de fonte dupla e detecção dupla para atender a diferentes necessidades de teste.A capacidade de detecção é líder na indústria.
Recurso poderoso: Com função de detecção de imagem dupla DR e CT; com uma faixa de detecção super grande, amplamente aplicável, com boa relação custo-benefício.
Alta seguranca: Alto nível de proteção, o nível de radiação está muito abaixo do padrão nacional;Configure com múltiplas medidas de segurança.
Fácil de operar: O sistema de controle humanizado é simples e fácil de operar e pode ser dominado após um breve treinamento.
Parâmetros técnicos e especificações:
| Resumo do sistema | |
| Dimensões do corpo do equipamento | 3300*1230*2600mm |
| Peso da máquina | 8T |
| Fonte de energia | 380 CA/50 Hz |
| Consumo de energia | 15 kW |
| Console | Console operacional independente |
| Tubo de raios X （Microfoco） | |
| Raio X Tipo de tubo | Tubo dividido |
| Tensão | 225kv |
| Tamanho do foco | <4μm |
| Potência de raios X （Máxima） | 320 W |
| Tubo de raios X | |
| Tipo de tubo de raios X | Tubo dividido |
| Tensão | 450 kV |
| Tamanho do foco | 0,4/1,0 mm (EN12543) |
| Potência de raios X （Máxima） | 1500W |
| Sistema de imagem (detector de tela plana) | |
| Detector | Silício amorfo |
| Tamanho dos pixels | 139μm |
| Área de detecção eficaz | 427*427mm |
| Matriz de pixels | 3072*3072 |
| Sistema de imagem （Detector Line Array） | |
| Detector | CdWO4 |
| Comprimento efetivo | 614 mm |
| Tamanho dos pixels | 0,2 mm |
| Velocidade máxima de digitalização | 44 cm/s |
| Sistema de controle de movimento | |
| Faixa máxima de detecção | φ800*1000[mm] |
| Peso máximo de carregamento | 100kg |
| Programas | |
| Módulo de medição de coordenadas, módulo de comparação de peças/objetos de design, módulo de análise de espessura de parede, módulo de análise de inclusão de poros, módulo de análise de material compósito de fibra, módulo de análise de poros/inclusão de versão estendida, módulo de correção de geometria de fabricação, módulo de cálculo de grade de volume, módulo de simulação de mecânica estrutural, módulo de simulação de campo de transferência e outras funções estão disponíveis. | |
| * As especificações estão sujeitas a alterações sem aviso prévio. Todas as marcas registradas são propriedade do fabricante do sistema. | |

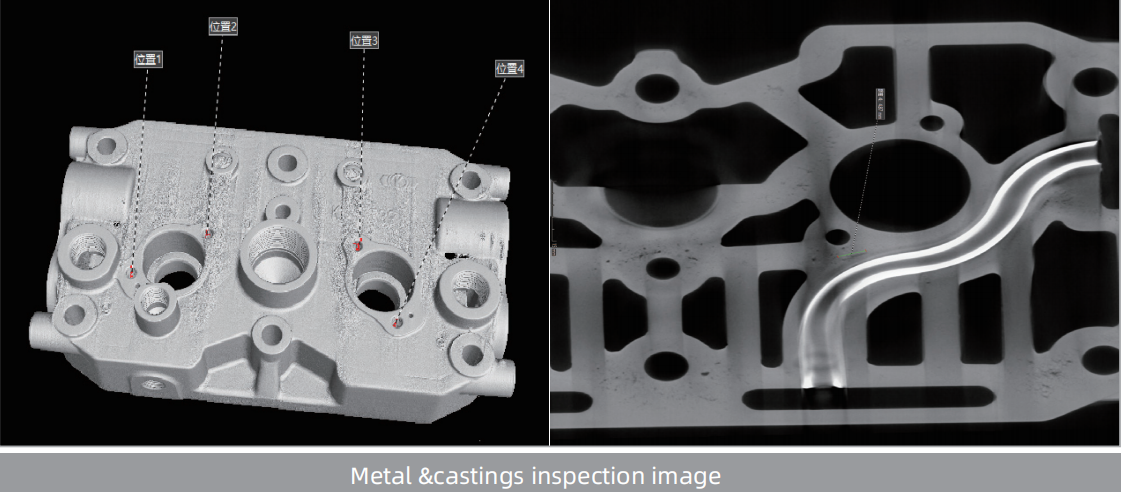

Imagens de inspeção:

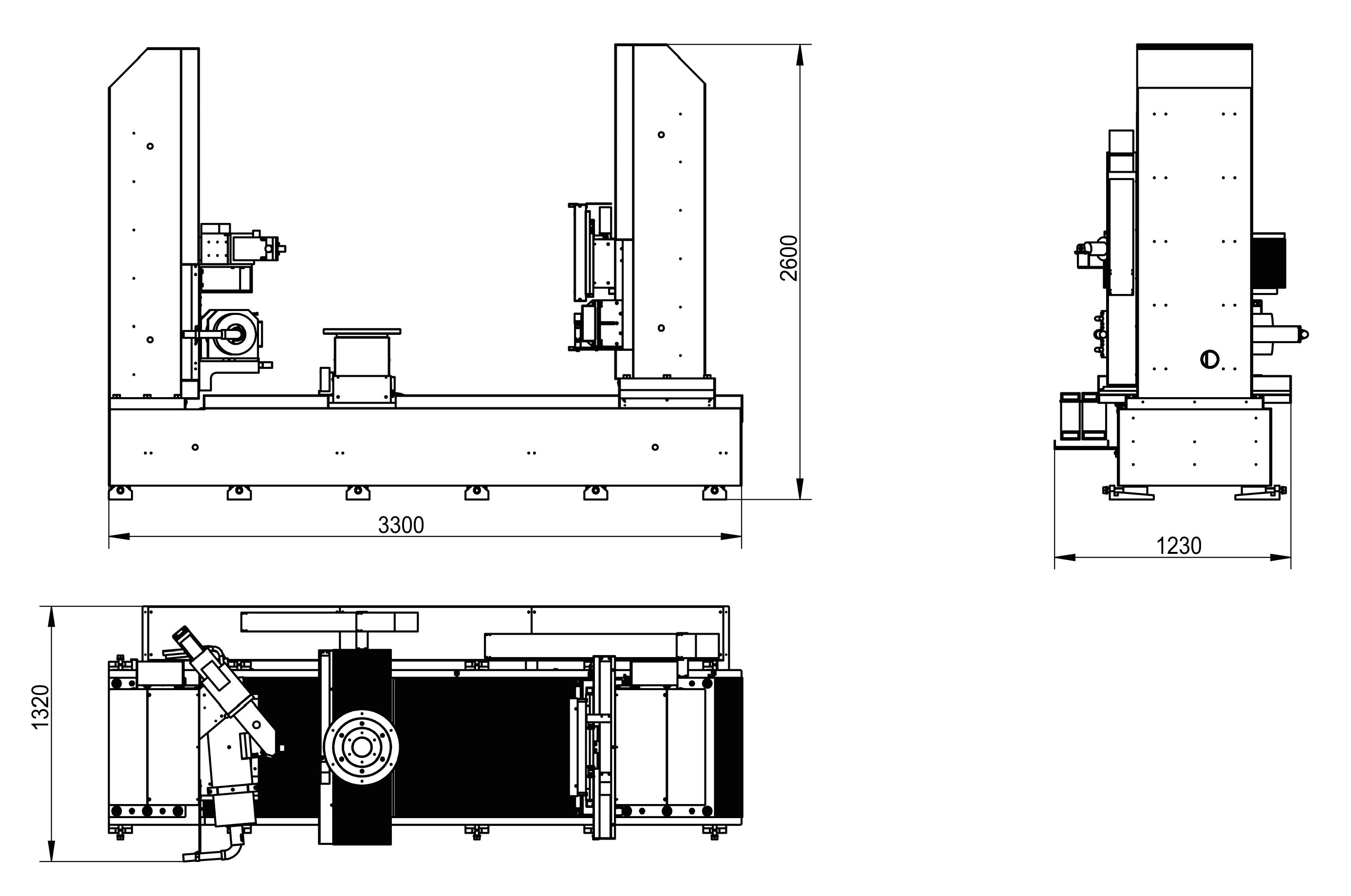

Dimensões e aparência:
