O sistema de radiografia de raios X tecnologia de teste não destrutivo

Depois de mais de 100 anos de desenvolvimento,Raio X A tecnologia de imagem formou um sistema de tecnologia de teste não destrutivo de raios X relativamente completos (NDT). Para atender a essas necessidades, novas tecnologias de detecção estão constantemente inovando, usando tecnologia Xray Inline Inspeção. Não só pode detectar crack ou porosidade invisível, comoFundição de alumínio. , mas também qualitativamente e quantitativamente analisar os resultados da detecção para encontrar falhas antecipadamente.

De acordo com o método de teste não destrutivo de raios X de peças de trabalho,Raio XO teste pode ser dividido em tecnologia de teste não destrutivo de raios X e tecnologia de testes radiográficos digitais. A tecnologia de imagem de raios X tem uma longa história de desenvolvimento, tecnologia madura e uma ampla gama de aplicações, colocando uma base sólida para o desenvolvimento de outras tecnologias de imagem radiográfica. A tecnologia inclui principalmente tecnologia de imagem em tempo real de raios X, Tomografia de Detecção de Imagem por Tomografia de Raio-X, Tecnologia de Detecção de Imagem de Raio X Micro-CT, Tecnologia de Detecção de Imagem Tinimensional de Raio X Tecnologia, Tecnologia de Backscatter Compton, etc .

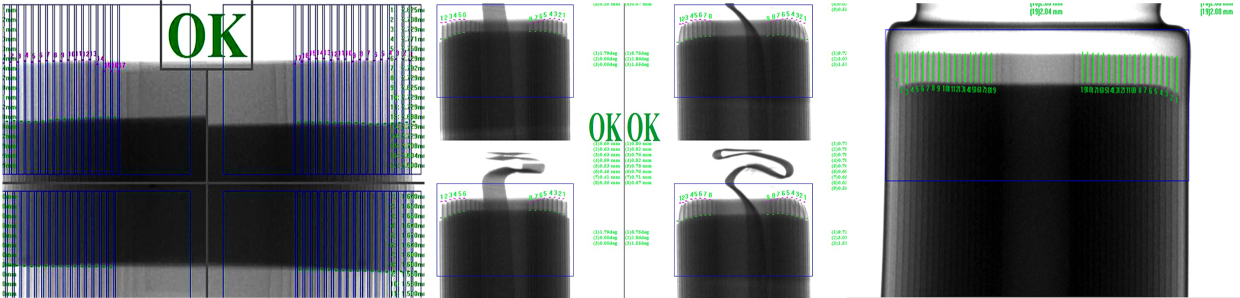

Detectores de falha não destrutivos de raio X são usados ​​nobateria de lítio. indústria.

Pode ser visto a partir da estrutura interna da bateria que o cátodo é encapsulado no ânodo, e o separador intermediário é usado principalmente para impedir o ânodo e o cátodo de curto-circuito. Se a estrutura interna da bateria acabada não puder ser detectada, é adequado para equipamentos de teste não destrutivos. Detectar se o cátodo e o anodo estão alinhados e garantindo que o status de isolamento seja a chave para a segurança dos dados de monitoramento subseqüentes.

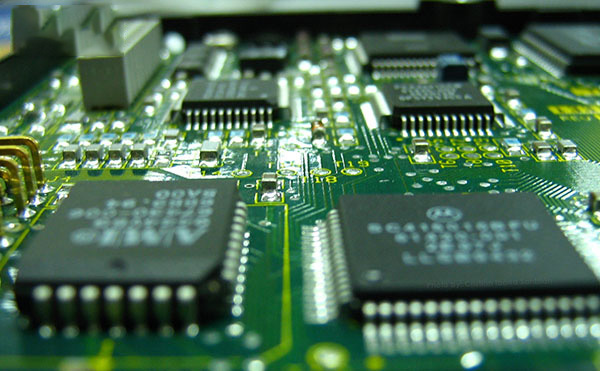

A aplicação de testes não destrutivos de raios X também pode ser aplicada no conjunto de eletrônicosSmt ems. indústria, bem comoSemicondutor indústria.

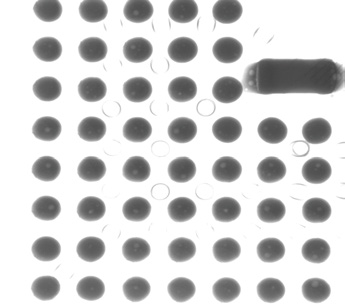

Imagem de raio-x BGA

O método de detecção existente é tirar as camadas de fatias finas e fotografar a superfície de cada camada com um microscópio eletrônico. Este método trará grandes danos ao chip. Neste momento, as técnicas de teste não destrutivas de raio X podem ser úteis. Os detectores de raios X de equipamentos eletrônicos usam principalmente os raios X para irradiar o interior da bolacha. Devido ao forte poder penetrante dos raios X, pode penetrar na bolacha para a imagem, e a fratura da estrutura interna pode ser claramente exibida. A maior característica do uso de chips de inspeção de raios X é que eles não danificarão o próprio chip, então esse método de inspeção também é chamado de testes não destrutivos.

oTeste não destrutivo do raio XA tecnologia usa a diferença na absorção do material de raios X pelo objeto para imaginar a estrutura interna do objeto e, em seguida, executa a detecção de defeitos internos. É amplamente utilizado em testes industriais, testes, testes médicos, testes de segurança e outros campos.

1. Pode ser usado para detectar se há rachaduras e objetos estranhos em certos materiais metálicos e suas partes, peças eletrônicas ou peças de diodo emissor de luz.

Inspeção interna e análise de BGA, placas de circuito, etc. podem ser realizadas.

3. Inspecione e julgue defeitos como fios quebrados e solda virtual na soldagem BGA.

4. Capacidade de detectar e analisar as condições internas de cabos, peças plásticas, sistemas microeletrônicos, adesivos e peças de vedação.

5. Usado para detectar bolhas e rachaduras em fundições cerâmicas.

6. Verifique se o pacote de circuito integrado tem defeitos, como descascar, danos, lacunas, etc.

7. A aplicação da indústria de impressão é manifestada principalmente nos defeitos, pontes e circuitos abertos na produção de papelão.

8. O SMT é usado principalmente para detectar a lacuna de juntas de solda.

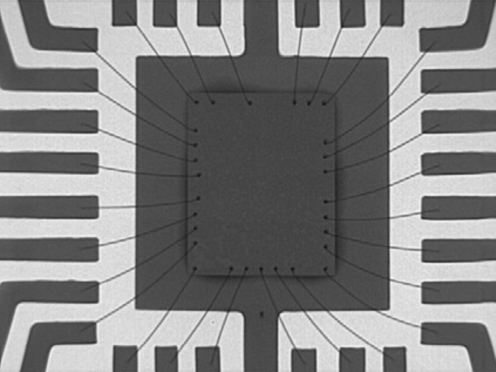

9. No circuito integrado, detecta principalmente a desconexão, curto-circuito ou conexão anormal de vários fios de conexão.

O testador não destrutivo de raios X usa raios X de baixa energia para detectar rapidamente os itens inspecionados sem danificar os itens inspecionados. Portanto, em algumas indústrias, os testes não destrutivos de raios X também são chamados de testes não destrutivos. Qualidade da estrutura interna de componentes eletrônicos e produtos de embalagem semicondutores,SMT qualidade de solda, etc. Aplicações de raios X podem ser vistas em todos os lugares. Com o detector não destrutivo de raios X, nossa vida e trabalho se tornarão mais suaves e mais convenientes.
