Amplamente aplicado para BGA, CSP, Chip Flip, LED, Fusível, Diodo, PCB, Semiconductor, Indústria da bateria, Fundição de Metal Pequena, Módulo de Conector Eletrônico, Cabos, Indústria fotovoltaica, etc.
Amplamente aplicado para BGA, CSP, Chip Flip, LED, Fusível, Diodo, PCB, Semiconductor, Indústria da Bateria, Pequeno Fundição de metal, módulo de conector eletrônico, cabos, indústria fotovoltaica, etc.
Campos de aplicação.
SMT / PCBA.
Semicondutor
Baterias de lítio
CONDUZIU
Fotovoltaica
Funções e recurso

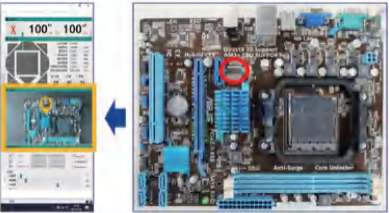

1. Tabela de inspeção de tamanho grande com rotação de 360 ° Localizador Laser para localização precisa
2. Grande Maganificação (1600x)

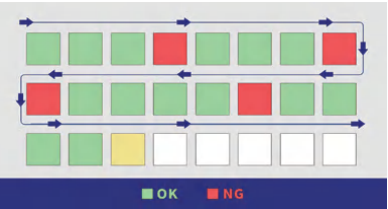

3. Controle preciso, programação CNC
Posicionamento automático

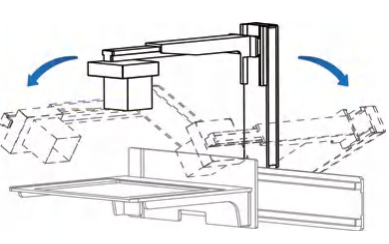

4. FPD 55 ° inclinando a inspeção
5. Movimento de 7 eixos

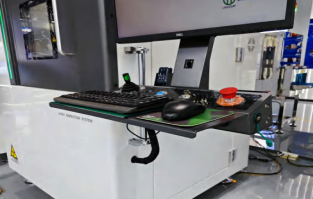

6. Console ajustável

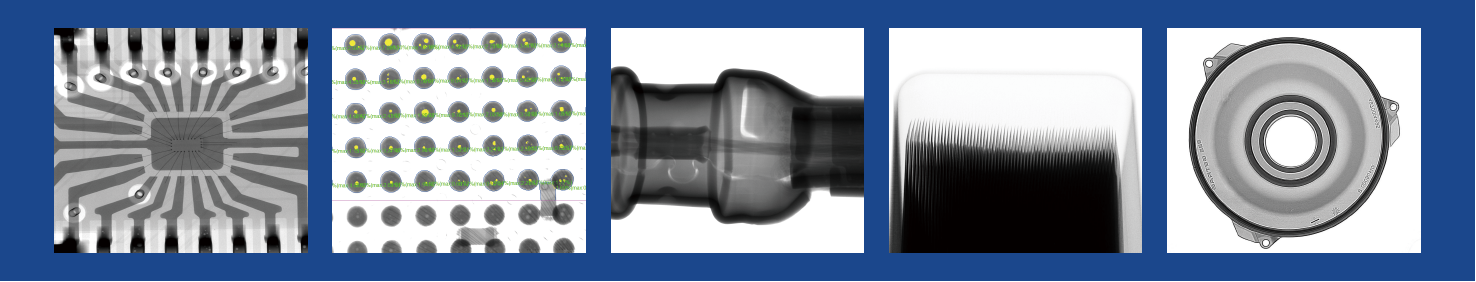

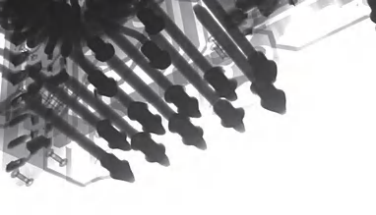

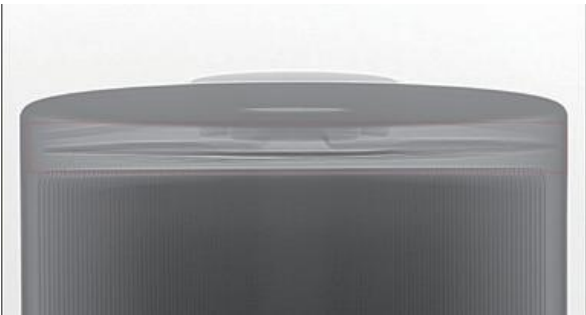

Imagem de inspeção.
Resumo do sistema | |
Pegada | 1420 (W) × 1580 (d) × 2000 (H) mm |
Peso da máquina | 2640 kg. |
Fonte de energia | AC 110 ~ 220V, 50 / 60Hz |
Tamanho da embalagem de compensado | 165 (W) × 180 (d) × 225 (h) cm |
Peso de embalagem | 2800 kg. |
Consumo de energia | 3.0 kw. |
Tubo de raio-x | |
Tipo de tubo | Selado |
Max. Poder | 40w. |
Voltagem | 0 ~ 130kv (ajustável) |
Tamanho do ponto de foco | 7μm. |
Sistema de imagem | |
Detector | Apartamento Detector do painel (FPD) |
Tamanho do pixel | 85μm. |
Área de detecção efetiva | 130 * 130mm. |
Taxas de quadros | 20fps. |
Matriz de pixels. | 1536 * 1536. |
Ampliação do sistema | 1600x. |
Programas | |
Medindo automaticamente | BGA Soldering Voids Auto-Medição e Suporte Dados / Saída Gráfica |
Múltiplo Ferramentas de medição | Suporte a distância de medição, ângulo, diâmetro, polígono, pth taxa de enchimento, etc |
Modo CNC. | Inspeção programável CNC, fácil operação e amigável |
Exibição em tempo real | Em tempo real, exibindo os dados de trabalho de tensão, corrente, ângulo, data, etc. |
Navegação | Sistema de posicionamento de ponto alvo conveniente |
Sistema de controle de movimento | |
Controle de movimento | Joystick, Keypad & Mouse |
Max. Área de carga / peso | Ф570mm / 10kg. |
Max. Área de inspeção | 450 * 450mm. |
Vistas oblíquas | Max. 55 ° FILTING (FPD) / 360 ° Rotação (Mesa) |
Manipulador | 7 eixos com x1 / x2 / y / z1 / z2 / t (55 °) / R (360 °) |
PC industrial | |
Monitor | 21.5 '' display LCD FHD |
Sistema OS. | Windows 10 64bit |
Disco rígido | 1TB. |
RAM | 8GB. |
Modelo de CPU. | Processador Intel i7. |
Outras características | |
Economia de energia | Raio X Auto-off quando Está sem trabalho mais de 5 minutos |
Operação de segurança | Interlock eletromagnético e luz de aviso |
Gestão de autoridade | Maior da senha |
Segurança de raios X | <1μsv / h (atende a todos os padrões internacionais) |
* As especificações estão sujeitas a alterações sem aviso prévio, Todas as marcas registradas são propriedade do fabricante do sistema.

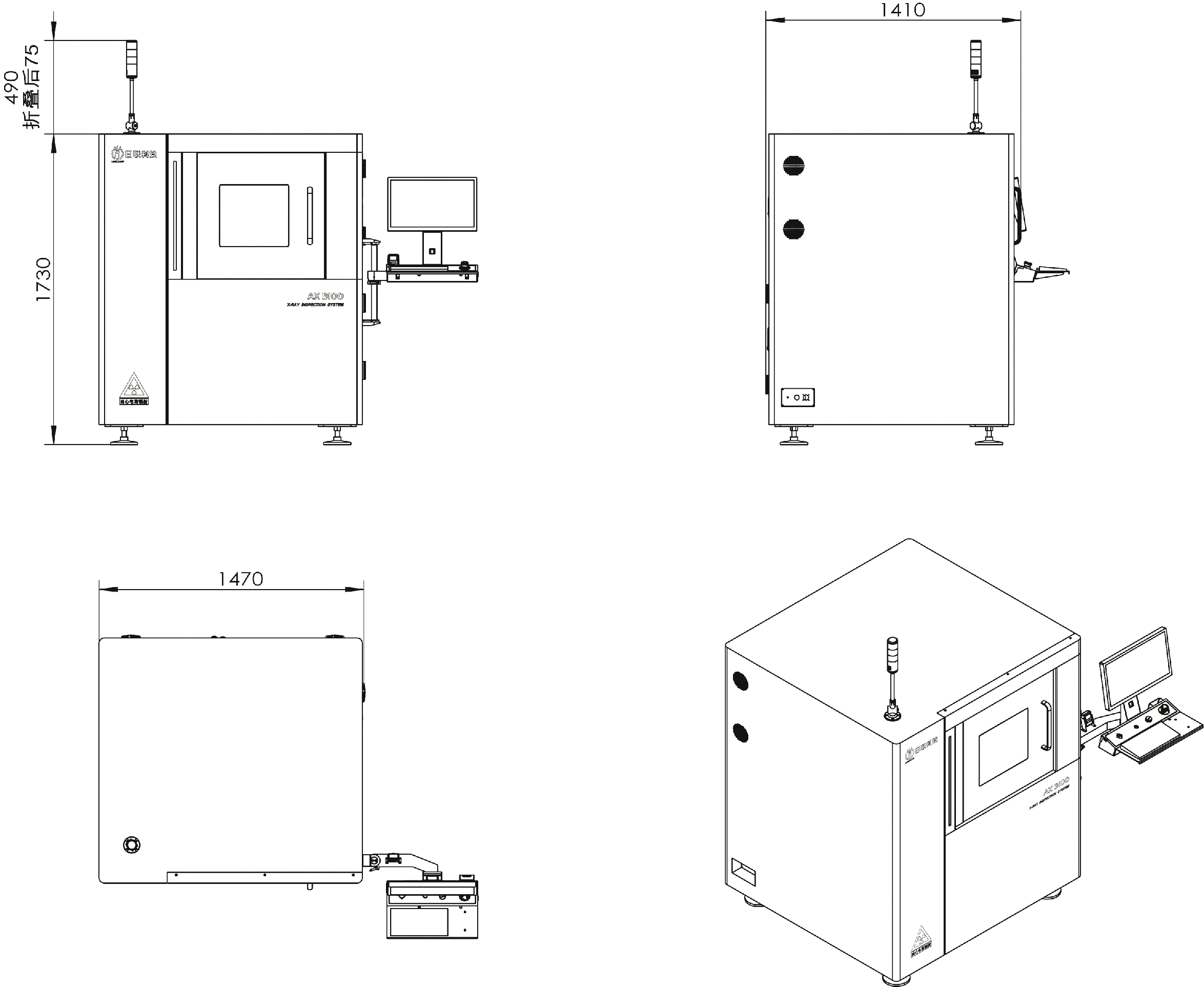

Dimensões e aparência
